Les propriétés des fichiers Autodesk Inventor sont appelées iPropriétés. Elles permettent d'effectuer le suivi et la gestion des fichiers, d'établir des rapports et de mettre à jour automatiquement les nomenclatures des ensembles, les listes de pièces et les cartouches des dessins, ainsi que d'autres informations. Les équipements d'usine possèdent des propriétés très similaires aux iPropriétés. Ces propriétés peuvent être définies à l'aide des iPropriétés ou à l'aide de l'option Propriétés de l'équipement.
Suivez la procédure suivante pour affecter des propriétés à un équipement.

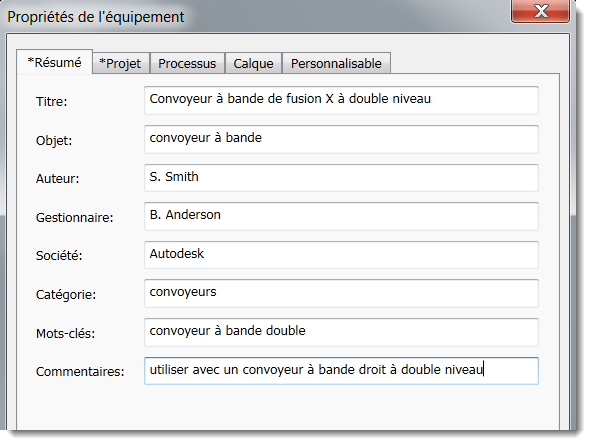

pour ouvrir la fenêtre Propriétés.

| Sous-type de fichier | Type de fichier (par exemple, DWF ou IPT) |
| Numéro de pièce | Numéro de pièce de l'équipement. Si vous ne renseignez pas ce champ, le numéro de pièce est automatiquement défini comme nom de fichier. |
| Numéro d'approvisionnement | Numéro d'approvisionnement de l'équipement |
| Description | Brève description de l'équipement |
| Numéro de révision | Numéro de révision du fichier |
| Projet | Nom du projet |
| Concepteur | Concepteur du projet ou du modèle |
| Autorité | Personne habilitée à apposer sa signature |
| Affectation | Centre de gestion à appliquer à l'équipement |
| Coût estimé | Coût de l'équipement utilisé dans la nomenclature et autres calculs de coût |
| Date de création | Date du jour ; cliquez sur l'icône représentant un calendrier pour sélectionner une autre date |
| Fournisseur | Nom du fabricant ou du fournisseur s'il s'agit d'un équipement tiers |
| Lien Web | Lien vers le fournisseur ou toute autre adresse de site Web appropriée |
| Objet du processus | Cochez cette case pour signaler cet équipement comme un objet de simulation, puis sélectionnez le type d'objet : Zone tampon, Processeur ou Source. Les champs affichés varient en fonction du type d'objet sélectionné. |
| Zone tampon | Les zones tampon stockent temporairement les éléments créés par un processeur. Nom : nom de la zone tampon (par exemple, stockage1) Capacité : nombre d'éléments pouvant être stockés dans la zone tampon |
| Processeur | Les processeurs reçoivent des pièces ou des matériaux source et y effectuent des opérations. Nom : nom du processeur (par exemple, ensemble de base) Description : description du processeur DMEP : durée moyenne entre les pannes pour ce processeur et l'ensemble de ses opérations ; par exemple, 4400 h signifie que, en moyenne, le processeur s'exécutera pendant 4400 heures avant de rencontrer une défaillance DMDR : durée moyenne nécessaire pour réparer le processeur après une défaillance. Par exemple, 60 min signifie que la réparation prendra en moyenne 60 minutes Définir le taux de coût : dépenses liées au processus de configuration divisées par la durée de ce dernier Taux de coût de traitement : dépensées liées au processus de traitement divisées par la durée de ce dernier Pourcentage de durée de fonctionnement : pourcentage de temps pendant lequel le processeur fonctionne Taux de consommation d'énergie : nombre d'éléments traités par unité d'énergie Nom de l'opération du processeur : nom du modèle de processus global dont le processeur fait partie (par exemple, un assemblage de moteur) Temps de traitement : nombre d'éléments traités dans l'unité de temps sélectionnée Définir la durée : durée requise pour configurer le processeur afin qu'il effectue cette opération Opérations séquentielles : exécutez les opérations dans l'ordre indiqué ; pour ajouter une opération à la liste, cliquez sur |
| Source | Les sources sont des pièces ou des matières premières qui accèdent à un workflow d'usine. Nom : nom de la source (par exemple, tige de métal) Taux de sortie : nombre d'éléments fournis par la source dans l'unité de temps sélectionnée Source infinie : indique qu'une alimentation illimitée est disponible. Si les alimentations sont limitées, laissez ce champ vide et entrez une valeur dans le champ Nombre total de pièces Nombre total de pièces : nombre d'éléments disponibles à partir de cette source |
L'onglet Calque vous permet de sélectionner un calque existant ou de définir un nouveau calque dans lequel placer l'équipement. La fonction de superposition automatique s'avère utile si vous souhaitez contrôler la visibilité de cet équipement dans des conceptions complexes.
Sélectionnez l'option Spécifier le calque d'équipement pour associer un calque à cet équipement. Si vous ne cochez pas cette case, l'équipement sera placé dans le calque DWG courant dans AutoCAD ou dans le calque 0 dans Inventor.
Pour créer un calque, entrez un nom dans la zone de texte et sélectionnez une couleur représentant le calque.
| Nom | Entrez un nouveau nom de propriété personnalisée ou sélectionnez une propriété personnalisée existante à modifier. |
| Type | Sélectionnez un type de données. |
| Valeur | Entrez une valeur correspondant au type de données sélectionné. |
| Catégorie | Entrez un nouveau nom de catégorie ou sélectionnez une catégorie existante. |
Cliquez sur Ajouter pour ajouter la propriété à la liste. Le bouton Supprimer permet de supprimer la propriété sélectionnée de la liste des propriétés.
Après avoir défini ces propriétés et publié l'équipement, vous pouvez placer ce dernier dans vos présentations AutoCAD et Inventor.
