Référence de motif en symétrie

Création d'un rmotif en symétrie

Pour créer un motif en symétrie, suivez ces étapes :

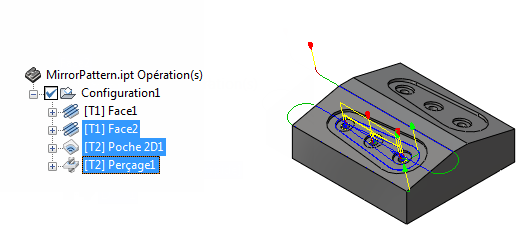

1. Commencez par créer les opérations pour une seule fonction ou la pièce que vous souhaitez mettre en réseau.




2. Pour ajouter les opérations à un nouveau dossier du navigateur FAO, cliquez avec le bouton droit de la souris et sélectionnez Ajouter au nouveau motif dans le menu contextuel.

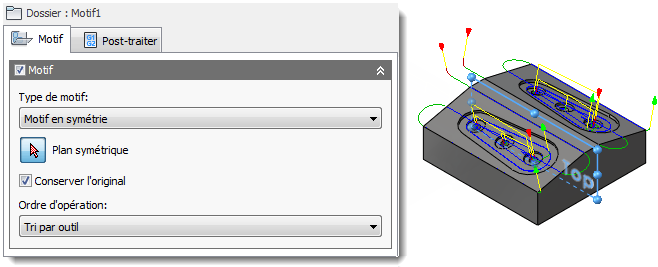

3. La boîte de dialogue de l'opération Motif s'affiche. Sélectionnez Motif en symétrie dans le menu déroulant Type de motif.
4. Cliquez sur le bouton Plan symétrique et sélectionnez le plan dont vous souhaitez créer une copie miroir à partir de la pièce ou du navigateur Modèle d'Inventor.




5. Enfin, dans le menu déroulant Ordre d'opération, choisissez si le motif doit réorganiser les opérations en fonction de l'outil ou de l'opération, ou conserver l'ordre des opérations dans le motif.
