Création d'un motif de composant
Restriction : Les motifs de composants sont disponibles uniquement dans les ensembles.
Pour créer un motif de composant, suivez ces étapes :

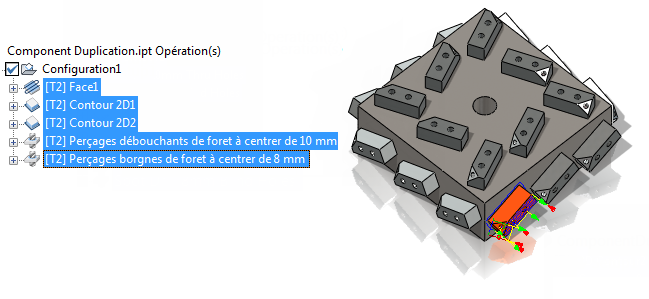

- Commencez par créer les opérations formant le motif à appliquer à la pièce.
- Pour ajouter les opérations à un nouveau dossier, cliquez avec le bouton droit de la souris, puis sélectionnez Ajouter au nouveau dossier dans le menu contextuel.
- Cliquez avec le bouton droit sur le dossier que vous venez de créer, puis choisissez Nouveau motif dans le menu contextuel pour ouvrir la boîte de dialogue de l'opération Motif.

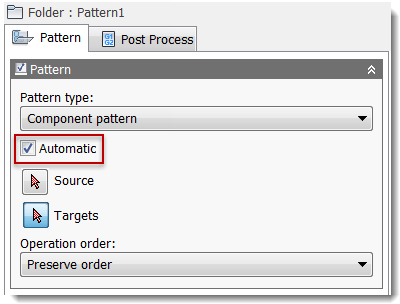

- Sélectionnez Motif de composant dans le menu déroulant Type de motif.
- Cliquez sur le bouton Source, puis sélectionnez le composant de la pièce.
- Cliquez sur le bouton Cibles ou cochez Automatique pour mettre automatiquement en réseau les trajectoires d'outil suivant toutes les occurrences du composant source.
- Enfin, dans le menu déroulant Ordre d'opération, choisissez si le motif doit réorganiser les opérations en fonction de l'outil ou de l'opération, ou conserver l'ordre des opérations dans le motif.
