A propos du perçage



Mode d'accès :

Ruban : onglet FAO groupe de fonctions Perçage Perçage

Une opération Perçage donne accès à un éventail complet d'opérations de perçage et de taraudage. Ces opérations sont notamment les suivantes :

La géométrie d'origine pour ces cycles peut être sélectionnée directement à partir des fonctions de la géométrie de la pièce et, conformément aux autres opérations 2D, la géométrie d'origine peut également être sélectionnée à partir d'une esquisse (par exemple, points de centre des arcs).

Lorsque vous travaillez avec des modèles solides, la méthode la plus simple pour utiliser la fonction de perçage est de sélectionner les faces cylindriques des trous à percer directement. Ceci définit automatiquement la hauteur et la profondeur de brut appropriées pour chaque perçage et permet d'avoir des perçages dans différents plans et de différentes profondeurs en une seule fonction de perçage. Notez également que, lorsque vous percez à partir de faces cylindriques, l'option Sélectionner diamètre identique est disponible. Elle permet une sélection simple et automatique de nombreux perçages identiques.

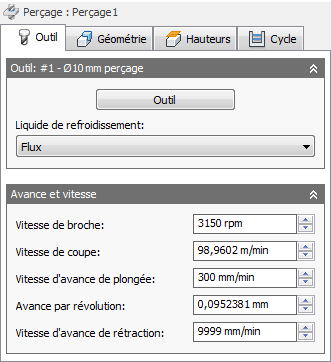

Paramètres de l'onglet Outil



Lubrifiant

Type de lubrifiant employé avec l'outil.

Vitesse de broche

Vitesse de rotation de la broche.

Vitesse de surface

Vitesse de la broche exprimée en tant que vitesse de l'outil sur la surface.

Avance de plongée

Avance utilisée lors de la plongée dans le brut.

Avance par tour

Avance de plongée exprimée en tant qu'avance par tour.

Avance de rétraction :

Avance utilisée lors de la rétraction sans utilisation de mouvements rapides (G0).

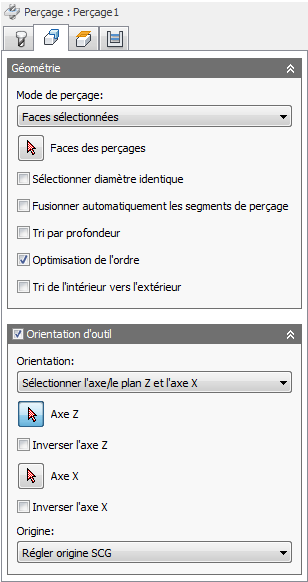

Paramètres de l'onglet Géométrie



Sélectionner diamètre identique

Cochez cette option pour sélectionner automatiquement tous les perçages ayant le même diamètre que le perçage actif dans la zone de sélection.

Exemple : pour percer un seul trou de 6 mm/1/4" et tous les trous de 12 mm/1/2", sélectionnez d'abord le trou de 6 mm/1/4", puis sélectionnez l'un des trous de 12 mm/1/2". Ensuite, cochez l'option Sélectionner diamètre identique.

L'utilisation de cette option est associée au modèle. Si des perçages de même diamètre sont ajoutés ultérieurement, la régénération de l'opération inclut automatiquement les perçages ajoutés dans le cycle de perçage.

Fusionner automatiquement les segments de perçage

Lorsque vous percez un trou avec plusieurs segments, activez cette option pour les segments adjacents automatiquement inclus.

Tri par profondeurs

Indique que les perçages doivent être triés par niveau Z croissant ou décroissant.

Optimisation de l'ordre

Indique que les perçages doivent être triés de sorte que la distance d'usinage soit minimisée.

Tri de l'inter vers l'exter

Activez cette option pour réorganiser les perçages classés dans l'ordre par défaut selon un ordre entraînant l'usinage des perçages internes en premier, puis des perçages externes.

Orientation de l'outil

Spécifie le mode d'orientation de l'outil à l'aide d'une combinaison d'options d'origine et d'orientation du trièdre.

Le menu déroulant Orientation propose les options suivantes pour définir l'orientation des axes X, Y et Z du trièdre :

Le menu déroulant Origine propose les options suivantes pour localiser l'origine du trièdre :

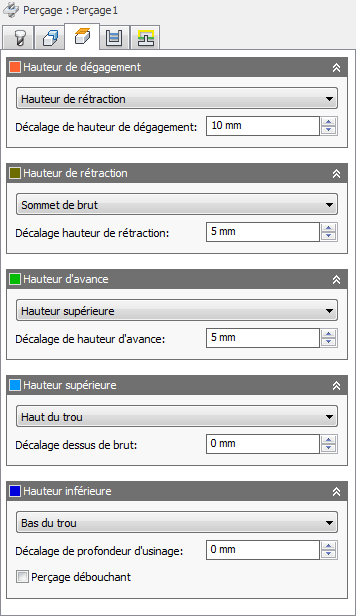

Paramètres de l'onglet Hauteurs

Hauteur de sécurité

La hauteur de sécurité correspond à la première hauteur que l'outil atteint sur son chemin en direction du début de la trajectoire d'outil.



Hauteur de sécurité

Décalage de hauteur de dégagement

Le paramètre Décalage de hauteur de dégagement est appliqué. Il est défini par rapport à la hauteur de dégagement sélectionnée dans la liste déroulante ci-dessus.

Hauteur de rétraction

La hauteur de rétraction spécifie la hauteur qu'atteint l'outil avant la passe de coupe suivante. Elle doit être définie sur une valeur supérieure à celle des paramètres Hauteur d'avance et Haut. La hauteur de rétraction s'utilise conjointement avec le décalage ultérieur pour définir la hauteur.



Hauteur de rétraction

Offset hauteur de rétraction

Le paramètre Décalage hauteur de rétraction est appliqué. Il est défini par rapport à la hauteur de rétraction sélectionnée dans la liste déroulante ci-dessus.

Hauteur d'avance

La hauteur d'avance définit la hauteur jusqu'à laquelle l'outil accélère avant de passer à la vitesse d'avance/de plongée pour pénétrer la pièce. Elle doit être supérieure à la valeur du paramètre Haut. Une opération de perçage utilise cette hauteur comme hauteur de travail initiale et hauteur de rétraction entre les picotins. La hauteur d'avance s'utilise conjointement avec le décalage ultérieur pour définir la hauteur.



Hauteur de Travail

Offset hauteur de Travail :

Le décalage de la hauteur d'avance est appliqué et dépend de la hauteur d'avance sélectionnée dans la liste déroulante ci-dessus.

Hauteur supérieure

La hauteur supérieure définit la hauteur qui décrit le haut de la coupe. Elle doit être définie sur une valeur supérieure à celle du paramètre Bas. La hauteur supérieure s'utilise conjointement avec le décalage ultérieur pour définir la hauteur.



Hauteur de la partie supérieure

Décalage dessus de brut

Le paramètre Décalage dessus de brut est appliqué. Il est défini par rapport à la hauteur supérieure sélectionnée dans la liste déroulante ci-dessus.

Hauteur inférieure

La hauteur inférieure détermine les valeurs finales de hauteur et de profondeur d'usinage, ainsi que la profondeur maximale atteinte par l'outil dans le brut. Elle doit être définie sur une valeur inférieure à celle du paramètre Haut. La hauteur inférieure s'utilise conjointement avec le décalage ultérieur pour définir la hauteur.



Profondeur d'Usinage

Décalage de profondeur d'usinage

Le paramètre Décalage de profondeur d'usinage est appliqué. Il est défini par rapport à la hauteur inférieure sélectionnée dans la liste déroulante ci-dessus.

Perçage débouchant

Activez cette option pour procéder au perçage, avec le bout de l'outil, jusqu'au fond.

profondeur de perçage :

Indique la distance sur laquelle l'outil perce au-delà du fond du trou pour garantir une ouverture complète.

Attention : Ce perçage complet peut conduire l'outil à couper l'installation ou la matière se trouvant en dessous de la pièce.

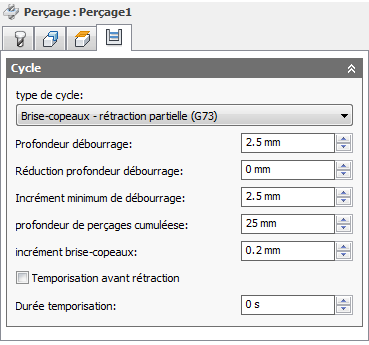

Paramètres de l'onglet Cycle



Type de cycle :

Le type de cycle est le type de cycle de perçage. Inventor HSM fournit un certain nombre de cycles de perçage prédéfinis.

La sélection d'un cycle de perçage détermine les paramètres qui peuvent être spécifiés pour l'opération de perçage.

Profondeur débourrage :

Définit la profondeur du premier mouvement de picotin, qui plonge dans et hors de la matière pour dégager et briser les copeaux.

Réduction profondeur débourrage :

Quantité dont la profondeur de picotin est réduite par picotin.

Incrément minimum de débourrage :

Profondeur de picotin minimale autorisée.

Profondeur de perçages cumulés :

Indique la profondeur de picotin qui force la rétraction complète.

Incrément brise-copeaux :

Lors d'une opération visant à briser les copeaux, le foret se retire sur une distance spécifiée après avoir avancé dans le trou afin d'empêcher la liaison des copeaux.

Temporisation avant rétraction

Permet la temporisation avant rétraction du picotin afin de dégager les copeaux. Cette action peut augmenter considérablement l'élévation de l'outil selon la matière usinée.

Durée temporisation :

La période de temporisation est la durée de temporisation en secondes. La spécification d'une durée de temporisation interrompt tous les mouvements de l'axe pour une durée déterminée tandis que la broche continue sa révolution au nombre de tours par minute indiqué. Cette option peut être utilisée pour s'assurer que les copeaux sont dégagés avant rétraction d'un trou et améliore généralement la finition d'un perçage.

Généralement, une durée de temporisation entre 1/4 de seconde et 1 seconde suffit. Par exemple, indiquez 0,25 ou 1/4 dans ce champ pour une temporisation de 1/4 de seconde.

Lors de l'utilisation du post-processeur pour un cycle de perçage, la durée de temporisation est spécifiée comme étant l'un des paramètres de cycle de perçage (généralement, P) et, dans la plupart des cas, elle est générée en millisecondes (ms).



Durée de temporisation de 250 ms en G82

Lors de la publication à l'aide de cycles développés, la durée de temporisation est générée sous la forme d'une commande de temporisation (G4).

Pour calculer la durée de temporisation minimale qui assurera au moins une révolution complète, utilisez une valeur de 60 divisée par la vitesse de la broche. Par exemple, à 350 tr/min, la durée de temporisation minimale doit être 60 / 350 = 0,171 s (valeur qui peut être arrondie à 0,2 s).

Remarque : Si un opérateur exécute le programme avec un dépassement de vitesse, la vitesse de la broche est plus lente, mais la durée de temporisation est constante. Pour garantir une révolution complète lors de l'utilisation d'un dépassement de vitesse de 50 %, par exemple, la durée de temporisation doit être doublée.
