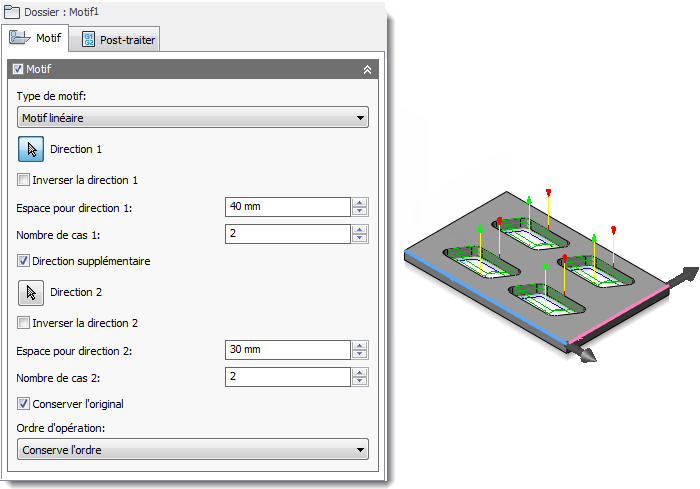

Exemple de trajectoire d'outil Motif linéaire
Création d'un motif linéaire
Pour créer un motif linéaire, suivez ces étapes :
- Commencez par créer les opérations pour une seule fonction ou la pièce que vous souhaitez mettre en réseau.
- Pour ajouter les opérations à un nouveau dossier du navigateur FAO, cliquez avec le bouton droit de la souris et sélectionnez Ajouter au nouveau motif dans le menu contextuel.
- La boîte de dialogue de l'opération Motif s'affiche. Sélectionnez Motif linéaire dans le menu déroulant Type de motif (valeur par défaut).
- Cliquez sur le bouton Direction 1, puis sélectionnez une arête droite ou une ligne d'esquisse dans la direction dans laquelle des motifs doivent être créés pour les opérations.
- Si nécessaire, cochez la case Inverser direction 1 pour inverser la direction du motif.
- Dans le champ Distance pour la direction 1, entrez la distance pour le motif.
- Dans le champ Nombre de cas 1, entrez le nombre de fois que ce motif doit être créé pour les opérations, dans cette direction.
- Si vous souhaitez poursuivre le motif dans une seconde direction, cochez la case direction additionnelle.
- Répétez les étapes 4 à 7 pour la direction 2.
- Enfin, dans le menu déroulant Ordre d'opération, choisissez si le motif doit réorganiser les opérations en fonction de l'outil ou de l'opération, ou conserver l'ordre des opérations dans le motif.
