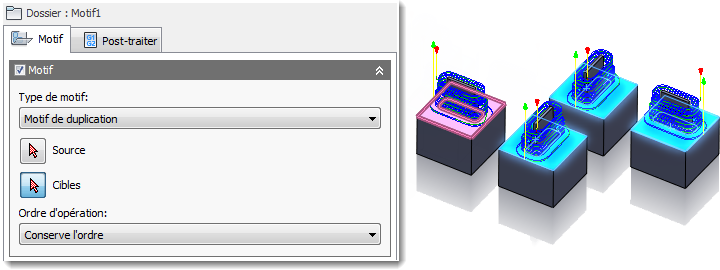

Exemple de trajectoire d'outil Motif de duplication
Création d'un motif de duplication
Pour créer un motif de duplication, suivez ces étapes :
- Commencez par créer les opérations pour une seule fonction ou formant le motif à appliquer à la pièce.
- Pour ajouter les opérations à un nouveau dossier, cliquez avec le bouton droit de la souris, puis sélectionnez Ajouter au nouveau dossier dans le menu contextuel.
- Cliquez avec le bouton droit sur le dossier que vous venez de créer, puis choisissez Nouveau motif dans le menu contextuel pour ouvrir la boîte de dialogue de l'opération Motif.
- Sélectionnez Motif de duplication dans le menu déroulant Type de motif.
- Cliquez sur le bouton Source, puis sélectionnez un sommet (point), une face ou un système de coordonnées. La sélection doit se trouver sur ou à proximité de la géométrie des opérations que vous mettez en réseau.
Remarque : La sélection d'une face ou d'un système de coordonnées est recommandée. Elle est obligatoire si toutes les instances ne se trouvent pas dans la même rotation ou vue d'outil.
Sélection de sommets (points) comme source
- Cliquez sur le bouton Cibles, puis sélectionnez le sommet (point), la face ou le système de coordonnées correspondant pour chaque instance des opérations voulues. Il importe de sélectionner le sommet (point), la face ou le système de coordonnées qui équivaut à la source sélectionnée, car c'est la base de l'emplacement des instances.
Sélection de faces comme cibles. Notez que deux des pièces ont été pivotées.
- Enfin, dans le menu déroulant Ordre d'opération, choisissez si le motif doit réorganiser les opérations en fonction de l'outil ou de l'opération, ou conserver l'ordre des opérations dans le motif.
