Lors de la sélection d'une géométrie pour la stratégie Contour 2D, vous pouvez souhaiter démarrer la trajectoire d'outil à une distance du modèle supérieure à celle sélectionnable directement sur la géométrie.
L'image suivante montre un exemple sans extensions :

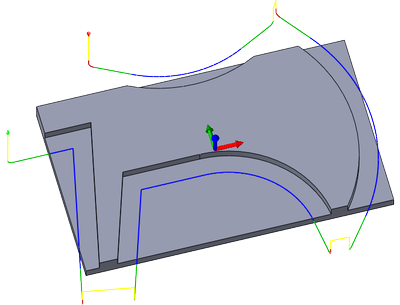

Trajectoire d'outil Contour 2D sans extensions
Trois options sont disponibles pour l'extension de la géométrie :
Créer une esquisse
Dessinez une esquisse en étendant la géométrie selon vos besoins et sélectionnez l'esquisse en tant que géométrie pour le contour 2D. Il s'agit de l'option la plus souple, car elle vous permet de contrôler complètement la forme des extensions et de disposer de différentes formes et longueurs de chaque extension, voire de fusionner certains des fragments, comme illustré dans l'exemple suivant.

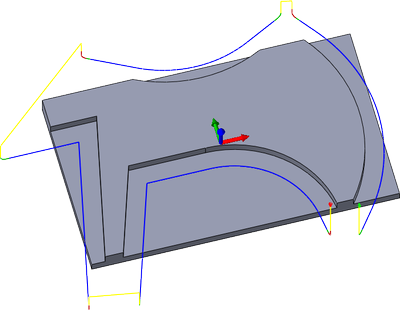

Trajectoire d'outil Contour 2D à l'aide d'une esquisse pour contrôler la trajectoire d'outil
Rendre les entrées/sorties tangencielles

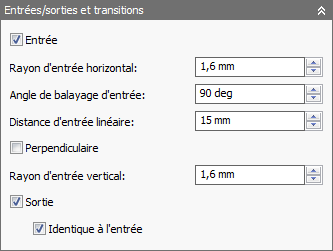

Modifiez les paramètres Entrée et Sortie pour utiliser un rayon de 0 degré. Cette technique permet de déplacer l'approche horizontale en arc et de n'effectuer qu'une approche linéaire, de manière tangentielle par rapport à la passe de coupe. L'arc vertical est conservé.

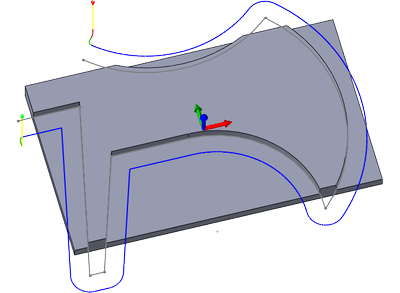

Trajectoire d'outil Contour 2D avec distance d'approche linéaire de 15 mm et angle de rayon de 0°
Utiliser l'extension tangencielle
Le paramètre Distance d'extension tangente donne un résultat semblable aux approches linéaires longues, mais vous permet de conserver l'entrée complète, y compris l'arc horizontal et l'angle de rayon.
En outre, cette fonction permet une vérification optimisée des collisions, qui peut être utile notamment lors de l'utilisation de plusieurs passes d'ébauchage.
Paramètre Distance d'extension tangente

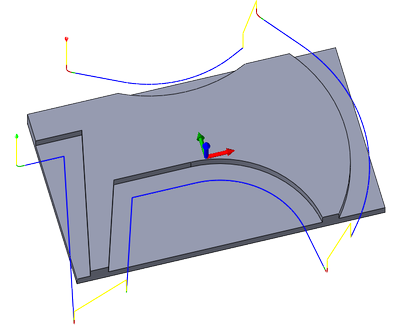

Distance d'extension tangente défini sur 15 mm
L'option Séparer les extensions tangentielles de sortie vous permet de définir des valeurs d'extension de départ et d'arrivée tangentielles pour les contours 2D. Activez cette option et définissez une distance d'extension différente à utiliser à l'extrémité d'un contour ouvert en entrant une valeur pour le paramètre Distance d'extension tangente aux extrémités.
Distance d'extension tangente défini sur 15 mm pour le départ et sur 5 mm pour l'arrivée du contour ouvert
