Inventor HSM prend en charge le chanfreinage avec des fraises boules et des fraises toriques. Cette fonction peut être utile dans les cas où vous utilisez déjà une fraise boule ou torique et que vous souhaitez chanfreiner des arêtes aiguës, mais éviter de remplacer l'outil par un simple outil de chanfreinage. Avec les petites tailles de chanfrein, les différences entre un chanfrein plat à l'aide d'un outil de chanfreinage et un chanfrein légèrement arrondi peuvent être relativement minimes.
Pour créer le chanfrein, il suffit de créer une opération Contour 2D et de s'assurer de la sélection d'une fraise boule/torique.

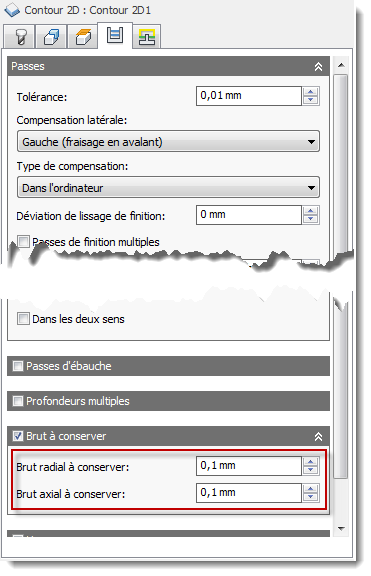

Paramètres de chanfrein pour une fraise boule
Dans la partie suivante, le retrait sphérique est créé à l'aide d'une fraise boule et, ensuite, les arêtes à 90 degrés sont chanfreinées à l'aide du même outil.

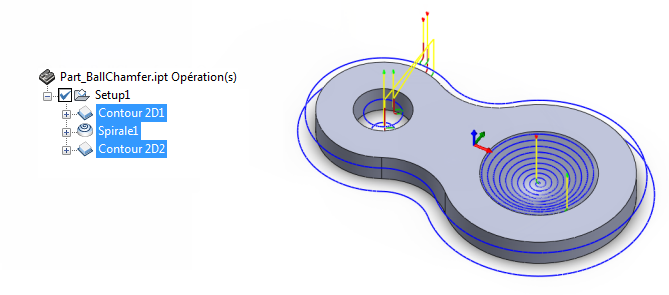

Exemple d'utilisation d'une fraise boule pour le chanfreinage
