Lorsque vous traitez des objets ligne et point de modèle métier d'entreprise , vous devez garder à l'esprit la différence entre un sommet et un point.
- Sommet : composant d'un objet ligne, dont les coordonnées sont stockées avec l'objet ligne.
- Point : objet généralement indépendant des lignes. Chaque ligne possède un sommet au niveau de son point de départ, mais ne possède pas nécessairement d'objet point.
Les fonctions suivantes concernent la relation entre les objets ligne et les objets point. Vous pouvez les utiliser pour améliorer la cohérence de la géométrie de réseau, pour créer des relations topologiques correctes ou pour rectifier des inexactitudes dues à la mesure.
Vous pouvez insérer un point existant dans un objet ligne et éventuellement fractionner la ligne existante en deux objets ligne.
Vous pouvez extraire un point existant d'un objet ligne et relier les deux lignes existantes en une seule.
Ces fonctions sont uniquement gérées via la ligne de commande d'Autodesk.
|
Icône |
Description |
 |
Utilisez l'option Insérer un point pour déplacer un point existant qui se trouve précisément dans la tolérance de l'objet ligne. |
 |
Utilisez l'option Extraire un point pour supprimer un point d'une ligne et pour le supprimer de la base de données. Vous ne pouvez supprimer le point que s'il se trouve sur une ligne droite, au sein d'une tolérance de fractionnement. |

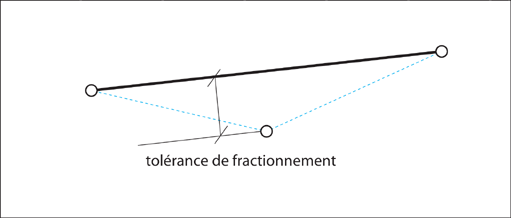

Les points peuvent être insérés ou extraits uniquement s'ils appartiennent à la tolérance de fractionnement.
