Utilisez l'une des méthodes suivantes pour insérer de nouveaux objets :

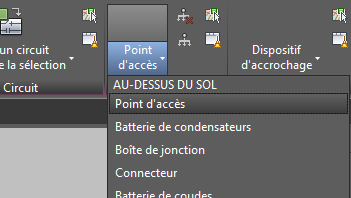

- Utilisez l'option appropriée dans l'onglet du ruban du module Electricité. Par exemple, pour insérer une structure, utilisez le groupe de fonctions Structure.
Vous pouvez également sélectionner un objet existant dans votre carte et cliquer sur Dupliquer l'objet dans le groupe de fonctions du ruban Electricité adapté au type d'objet (segment, conducteur, tube, structure, appareil).
Lorsque vous dessinez un segment, vous pouvez utiliser l'attribut WIDTH pour créer une bordure. La classe d'objets Bord du segment fournit une série de lignes parallèles séparées par une distance égale à la largeur que vous spécifiez.

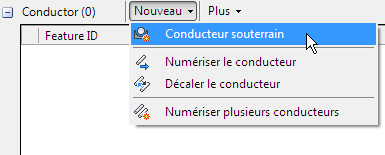

- Utilisez le conteneur approprié dans l'explorateur électrique, puis sélectionnez des objets dans la liste Nouveau.
Remarque :Vous pouvez créer d'autres objets en utilisant les derniers objets utilisés affichés en bas de chaque conteneur. Tous les objets dernièrement utilisés sont disponibles dans une liste déroulante. Vous pouvez verrouiller un groupe d'objets récemment utilisés pour conserver ceux que vous utilisez régulièrement. Sinon, les derniers objets utilisés sont mis à jour au fur et à mesure que vous ajoutez des objets.

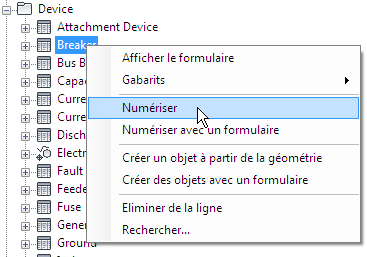

- Utilisez l'explorateur de modèles métiers, ouvrez le noeud de classe d'objets, cliquez avec le bouton droit de la souris sur l'objet à insérer, puis choisissez Numériser.
Remarques sur les appareils et les structures
- Vous ne pouvez pas connecter un conducteur à plusieurs appareils.
- Si plusieurs appareils sont situés à l'extrémité d'un conducteur, vous êtes invité à créer une structure dotée d'une vue interne et à déplacer les appareils dans la structure interne.
- Si vous insérez un appareil de réseau souterrain (manchon, connecteur maison, éclairage public, etc.) sur la topologie structurelle où aucune structure n'existe actuellement, le module Electricité vous invite à insérer un objet structurel et à spécifier son type (par exemple, Cabine) ou Aucun si vous ne voulez pas insérer de structure. Entrez les premières lettres du nom de la classe d'objets. Par exemple, pour insérer une trappe d'accès, entrez hand.
- S'il existe déjà un objet structurel à l'emplacement auquel vous insérez l'appareil, le module Electricité utilise la structure existante.
- Pour les appareils dotés d'une structure interne (transformateur, boîte de connexions), le module Electricité crée un point structurel de la classe d'objets appropriée (station de transformateur, boîte de connexions) s'il n'existe pas déjà.
- Si vous utilisez l'explorateur électrique pour insérer un appareil à un emplacement déjà occupé par un autre appareil, vous êtes invité à insérer une structure et les appareils sont déplacés vers la structure interne. S'il existe plusieurs structures à cet emplacement, vous êtes invité à spécifier la structure à laquelle vous souhaitez associer la vue de la structure interne. Pour plus d'informations sur la structure interne, voir Création de vues internes de structure.
L'appareil de structure interne est affiché dans le conteneur Structure de l'explorateur électrique. Une icône spéciale indique que la structure comporte une vue interne.
Remarque :Votre administrateur peut autoriser la numérisation d'objets placés les uns par-dessus les autres en désactivant la règle d'objet EL_ForbidDuplicateDevice_BIU dans Infrastructure Administrator . Pour plus d'informations, voir Règles d'objet par module.
