L'administrateur des modèles de données fournit des outils permettant d'effectuer les opérations suivantes :
- Créer et modifier des rubriques et des classes d'objets.
- Créer et modifier des domaines.
- Créer des classes d'objet d'étiquette et définir des étiquette, et mettre à jour le texte d'étiquette.
- Permettre aux classes d'objets de modèles d'utiliser les tâches.
- Gérer les tables de domaine de valeurs d'attribut et ajouter des attributs aux classes d'objets.
- Créer des objets composés (groupes de classes d'objets).
- Créer, initialiser et modifier des topologies.
- Définir des intersections
- Créer des schématiques et des généralisations.
- Définir des règles d'objet
Un modèle de données comprend des rubriques, des domaines, des classes d'objets, des topologies et des intersections. Vous utilisez l'Administrateur des modèles de données pour explorer les structures de données d'un modèle métier.

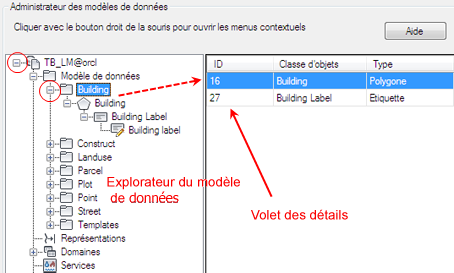

Administrateur des modèles de données avec l'explorateur des modèles de données
Les symboles et les icônes suivants représentent les structures et les relations :
|
Icône |
Explication |
 |
Noeud racine du modèle métier (développé), également appelé utilisateur Oracle et Supprimer. |
 |
Noeud Modèle de données, noeud de rubrique |
 |
Classe d'objets point (aucun objet associé) |
 |
Classe d'objets point (objets associés mais non développés) |
 |
Classe d'objets point (avec objets associés développés) |
 |
Classe d'objets attribut |
 |
Classe d'objets polygone composé |
 |
Classe d'objets polyligne composée |
 |
Classe d'objets polyligne |
 |
Classe d'objets d'étiquette |
 |
Définition d'étiquette |
 |
Classe d'objets polygone |
 |
Classe d'objets centre de gravité |
 |
Classe d'objets cote |
|
Noeud de représentations |
|
Plan géo-schématique |
|
Orthogonale |
|
Généralisation |
 |
Noeud de domaine |
 |
Table de domaine |
 |
Noeud de topologie |
 |
Topologie de surfaces (pas encore initialisée) |
 |
Topologie de surfaces, initialisée sans erreur |
 |
Topologie logique Développez l'élément de topologie logique, afin de voir les conditions et gabarits de parcours associés (analyse réseau). |
|
Noeud d'intersection (avec des sous-entrées) |
|
Intersection |
 |
Noeud de service |
 |
Service |
