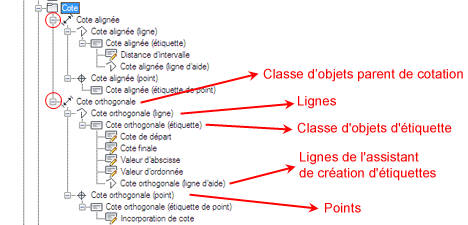

Une cotation comprend plusieurs classes d'objets associées. Lorsque vous ajoutez l'extension de cote à un modèle métier, les classes d'objets cotation sont créées, comme indiqué dans l'illustration suivante.
Modèle de données : une classe d'objets cotation comprend plusieurs classes d'objets associées.
Cote parent : cette table d'attributs ne stocke aucune géométrie.
|
Table de cotes |
Description |
|
<cotation> |
|
|
FID |
Clé primaire |
|
DIMENSION_TYPE |
Type de cotation : AA = Abscisse alignée uniquement AT = texte aligné uniquement AC = Cote alignée complète OC = Cote orthogonale complète OE = Ligne de référence d'extension orthogonale |
Cote enfant : ces tables stockent la géométrie.
|
Point de cote enfant |
Description |
|
<cote>_P |
|
|
Stocke les points situés au début et à la fin de la ligne de mesure, tels que les abscisses et les ordonnées. |
|
|
FID |
Clé primaire |
|
GEOM |
Pour plus d'informations, reportez-vous au manuel Oracle Spatial Users Guide and Reference. |
|
FID_PARENT |
Clé étrangère de la table de cotes parent. |
|
POINT_TYPE |
AS = Début de l'abscisse orthogonale. AE = Fin de l'abscisse orthogonale. AE_ = Fin de l'abscisse orthogonale, non affichée. OS = Début de l'ordonnée orthogonale. OE = Fin de l'ordonnée orthogonale. S = Début de la ligne alignée, abscisse. E = Fin de la ligne alignée, abscisse. |
|
Ligne de cote enfant |
Description |
|
<cote>_L |
|
|
Stocke la ligne de mesure. |
|
|
FID |
Clé primaire |
|
GEOM |
Pour plus d'informations, reportez-vous au manuel Oracle Spatial Users Guide and Reference. |
|
FID_PARENT |
Clé étrangère de la table de cotes parent. |
|
LENGTH |
|
|
LINE_TYPE |
AL = Ligne alignée, abscisse. AL_ = Ligne alignée, abscisse, non affichée. HL = Ligne d'aide pour la cote. HL = Ligne d'aide pour la cote, non affichée. OO = Ordonnée orthogonale. OA = Abscisse orthogonale. OAE = Extension d'abscisse orthogonale. OAB = Abscisse de la ligne de base orthogonale. |
|
OFFSET |
Stocke le décalage de la ligne de mesure. |
|
MEASURED_A |
Cote mesurée de la ligne alignée ou de l'abscisse orthogonale. |
|
MEASURED_O |
Cote mesurée de l'ordonnée orthogonale. |
|
CALCULATED_A |
Cote calculée de la ligne alignée ou de l'abscisse orthogonale. |
|
CALCULATED_O |
Cote calculée de l'ordonnée orthogonale. |
|
Etiquette |
|
|
<cote>_TBL |
|
|
La classe d'objets étiquette stocke les textes des étiquettes de mesure. Voir aussi Type de classe d'objets : étiquette |
|
|
Ligne d'étiquette de cote |
Description |
|
<cote>_HL |
|
|
Stocke les lignes associées aux étiquettes, par exemple celles pointant vers l'objet auquel l'étiquette appartient. |
|
|
FID |
Clé primaire |
|
GEOM |
Pour plus d'informations, reportez-vous au manuel Oracle Spatial Users Guide and Reference. |
|
FID_PARENT |
Clé étrangère de la table des étiquettes de cote. |
