A propos de la cotation orthogonale

Il existe plusieurs types de cotation orthogonale. Selon le type de cotation, le système utilise l'attribut LINE_TYPE et l'attribut POINT_TYPE pour distinguer les points et les lignes. Dans les modèles d'affichage, utilisez ces attributs pour styliser les calques de cotation.

Si l'abscisse a été étendue, par exemple, du fait qu'un point orthogonal est situé derrière le point d'extrémité de l'abscisse, la ligne est de type OAE, et vous pouvez la représenter en pointillés.

Modèle de données : composants d'une cote orthogonale.

Une cotation orthogonale est constituée de points et de lignes, comme indiqué dans le tableau suivant.

Type de cotation orthogonale	Description
OC = Cote orthogonale complète	Cotation orthogonale par défaut, incluant les lignes et les étiquettes. Est constituée de : Ligne de type OA = abscisse orthogonale. Lignes de type OAE = extension d'abscisse orthogonale. Uniquement si une ordonnée se trouve derrière le point de départ ou d'arrivée de l'abscisse. Point de type AS = point de départ de l'abscisse. Point de type AE = point d'arrivée de l'abscisse. Plusieurs lignes de type OO : ordonnées. Pour chaque ordonnée : point de type OS = point de départ de l'ordonnée. Pour chaque ordonnée : point de type OE = point d'arrivée de l'ordonnée.
OE = Ligne de référence d'extension orthogonale	Cotation orthogonale basée sur l'extension d'une ligne de référence. Vous pouvez, par exemple, utiliser l'arête d'un bâtiment comme abscisse. Est constituée de : Ligne de type OAB = abscisse orthogonale. Lignes de type OAE = extension d'abscisse orthogonale. Uniquement si une ordonnée se trouve derrière le point de départ ou d'arrivée de l'abscisse. Point de type AS = point de départ de l'abscisse. Point de type AE_ = point d'arrivée de l'abscisse. Notez le type de ligne spécial. Dans le Gestionnaire d'affichage, utilisez le type de ligne AE_ pour masquer le point d'arrivée dans le dessin. Plusieurs lignes de type OO : ordonnées. Pour chaque ordonnée : point de type OS = point de départ de l'ordonnée. Pour chaque ordonnée : point de type OE = point d'arrivée de l'ordonnée.

Les cotations OC et OE prennent en charge la cotation d'objets imbriquée. Un objet imbriqué correspond à une ligne qui coupe l'abscisse orthogonale. Le point d'intersection peut être imbriqué comme tout autre point orthogonal.

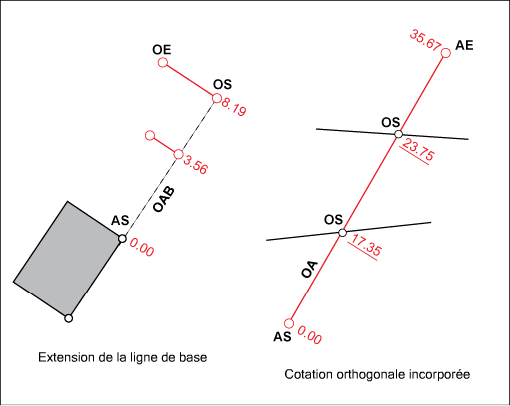

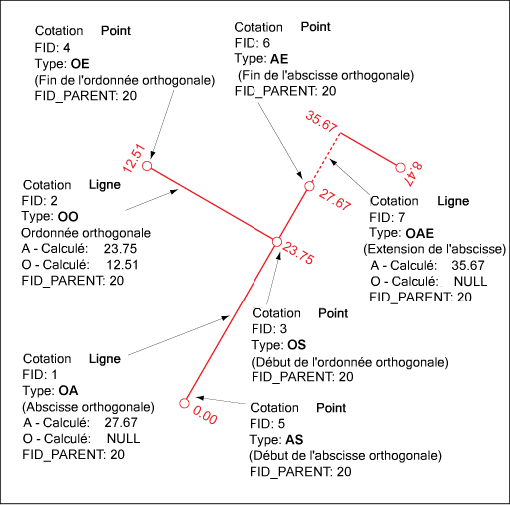

Composants d'une cotation de ligne de référence orthogonale et d'une cotation imbriquée.
