Utilisez les paramètres de positionnement et d'orientation pour spécifier l'emplacement de l'étiquette relativement à la géométrie de l'objet. Ces paramètres définissent l'emplacement d'un point d'insertion d'une zone de texte faisant référence au début, au milieu et à l'extrémité de l'objet.
Modèles de données : définition du positionnement et de l'orientation d'une étiquette.
Les valeurs de positionnement spécifient l'emplacement du point d'insertion d'une zone de texte relativement à l'objet.
Vous pouvez cliquer sur le début, le milieu et l'extrémité de la ligne pour spécifier un point de positionnement de l'objet (référence).
- Pour les lignes comportant plusieurs segments, le milieu correspond au milieu de la moitié d'un segment (si le nombre de segments est impair) ou le segment après le milieu (si le nombre de segments est pair).
- Pour les points, la référence est le point.
- Pour les polygones, la référence est le centre.
Dans la boîte de dialogue Propriétés de l'étiquette, sélectionnez une des options suivantes pour les valeurs de décalage du positionnement :
- Absolue : définit le point d'insertion de la zone de texte relativement au nord et à l'est réels.
- Relative : définit le point d'insertion de la zone de texte relativement à une ligne perpendiculaire à la direction de l'objet.
Entrez les valeurs d'ordonnée et d'abscisse pour définir le décalage entre le point de positionnement de l'objet et le point d'insertion de la zone de texte.

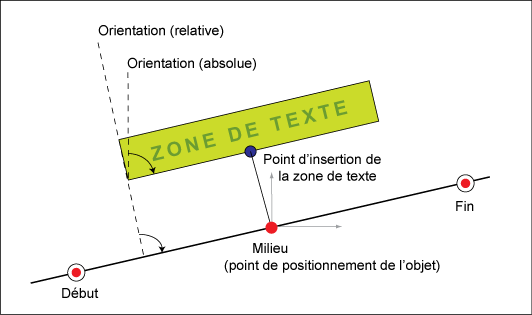

- Par exemple, les valeurs de décalage absolu pour la figure ci-dessus sont approximativement dY = - 1 (abscisse) et dX = 2 (ordonnée).
- Par exemple, les valeurs de décalage relatif pour la figure ci-dessus sont
approximativement dY = 0 (abscisse) et dX = 3 (ordonnée).
Les valeurs d'orientation définissent un angle de rotation pour la zone de texte. Sélectionnez l'une des options suivantes :
- Orientation absolue : fait référence au nord réel. Par exemple, les valeurs correspondant à la figure ci-dessus sont de 90 grades environ.
- Orientation relative : fait référence à une ligne perpendiculaire à la géométrie d'objet. Par exemple, les valeurs correspondant à la figure 22 sont de 100 grades environ. Pour les points, la valeur fait référence à une orientation stockée possible.
