Utilisez les profils dans les modèles métiers d'entreprise Oracle pour générer des vues tridimensionnelles des objets de service (par exemple, modèles métiers Eaux usées, Eau ou Gaz). En fonction de la structure de données du profil, vous pouvez créer des définitions de profil personnalisées dans n'importe quel modèle métier pour dessiner des profils longitudinaux de n'importe quel objet linéaire. Utilisez les profils pour les objets tels que des canalisations, en projetant des objets sur un axe. L'axe peut être sélectionné dans le dessin ou défini par le biais du parcours du réseau.
Les classes d'objets profil stockent le dessin de profil.

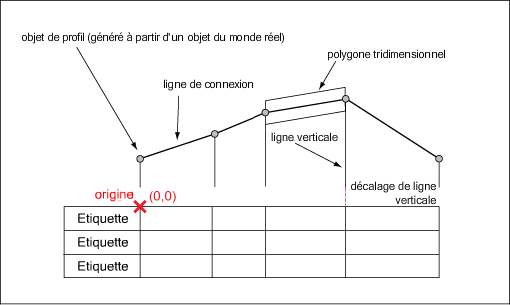

Les profils fournissent une vue détaillée du réseau. Vous pouvez interroger des informations de réseau en sélectionnant un objet dans le profil ou le dessin. Les profils sont stockés dans un système de référence spatiale local, dont les coordonnées de base sont 0,0. Ces coordonnées peuvent être placées à n'importe quel endroit dans le système de coordonnées universelles. Pour créer un profil, les objets de profil sont calculés et stockés dans le modèle métier. Tous les objets et classes d'objets peuvent être modifiés et stylisés à l'aide du gestionnaire d'affichage.
Création de définitions de profils
Les définitions de profil sont disponibles dans Infrastructure Map Server, dans le gestionnaire de profils. Dans le gestionnaire de profils, vous pouvez sélectionner la définition, modifier les paramètres par défaut, sélectionner les objets et l'axe de profil, créer et stocker les profils.
Lorsque vous créez une définition de profil dans son intégralité, l'explorateur de profils vous permet de consulter les classes d'objets de profil, ainsi que leurs relations. Voir aussi Tables système du profil.
Vous pouvez enregistrer une définition de profil en tant que gabarit et réutiliser ce dernier afin d'apporter des modifications. Le système stocke les gabarits de définition de profil dans les tables système TB_*_TPL.
- TB_PRO_DEFINITION_TPL
- TB_PRO_DETAIL_TPL
- TB_PRO_SUB_DETAIL_TPL
Dans Infrastructure Map Server, vous pouvez utiliser le gestionnaire de profils pour créer et tracer des profils en fonction des définitions de profil. Voir “Utilisation des profils" dans le Manuel d'utilisation.
Création de classes d'objets profil
Les classes d'objets profil stockent les points, les lignes et les étiquettes pour chaque profil. Les classes d'objets profil représentent deux types d'objets :

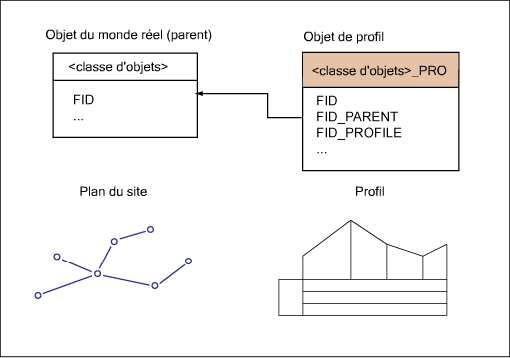

Un objet réel (parent), tel qu'un couvercle de bouche d'égout. Chaque objet réel correspond à un objet de profil. Les objets réels sont des objets de profil affichés généralement dans le système de références universelles. La classe d'objets de profil stocke la relation avec l'objet réel dans l'attribut FID_PARENT.
Eléments de décoration du dessin du profil, tels que des lignes de cadre, une légende et des étiquettes fixes. Les éléments de décoration ne correspondent à aucun objet réel.
Par exemple, un objet de profil WW_LINE_PRO: stocke la ligne de profil correspondant à un objet réel WW_LINE.
Utilisez l'administrateur des modèles de données pour créer les classes d'objets du modèle. En règle générale, vous disposez d'une classe d'objets de profil correspondant à chaque classe d'objets réelle. La table suivante présente un exemple de stockage d'un profil Eaux usées.
| Composant du profil | Classe d'objets du profil (exemple) | Niveau de détail |
|---|---|---|
| Ligne du réseau | WW_LINE_PRO | Détail |
| Point du réseau | WW_POINT_PRO | Détail |
| Etiquette d'objet | WW_LINE_PRO_TBL WW_POINT_PRO_TBL |
Sous-détail |
| Ligne verticale | WW_PROFILE_LINE_PRO | Détail |
| Ligne de connexion | WW_PROFILE_LINE_PRO | Détail |
| Symbole (origine, hauteur de référence) | WW_PROFILE_POINT_PRO | Détail |
| Polygone | WW_PROFILE_POLYGON_PRO | Détail |
| Texte statique (hauteur, étiquettes de légende) | WW_PROFILE_STATIC_TEXT | Détail et sous-détail |
