A propos des cotations alignées

Il existe plusieurs types de cotations alignées. Selon le type de cotation, le système utilise l'attribut LINE_TYPE et l'attribut POINT_TYPE pour distinguer les points et les lignes. Dans les modèles d'affichage, utilisez ces attributs pour styliser les calques de cotation.

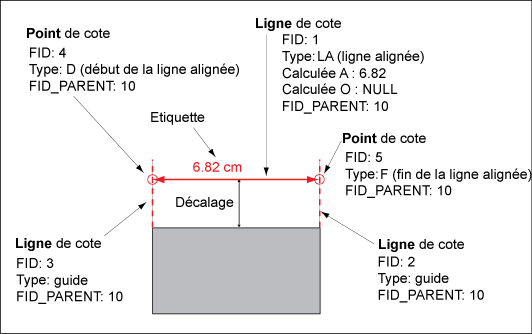

Modèle de données : composants d'une cote alignée.

Une cote alignée est constituée de points et de lignes, comme indiqué dans le tableau suivant.

Type de cotation alignée	Description
AC = Cote alignée complète	Cotation alignée par défaut, incluant les lignes et les étiquettes. Est constituée de : Ligne de type AL = abscisse. Lignes de type HL = lignes d'aide pour les ordonnées. Point de type S = point de départ de l'abscisse. Point de type E = point d'arrivée de l'abscisse.
AA = Abscisse alignée uniquement	Cotation alignée, où seule l'abscisse est tracée, mais aucune ligne d'ordonnée. Est constituée de : Ligne de type AL = abscisse. Lignes de type HL_ = lignes d'aide pour les ordonnées. Notez le type de ligne spécial. Dans le Gestionnaire d'affichage, utilisez le type de ligne HL_ pour masquer cette ligne d'aide dans le dessin. Point de type S = point de départ de l'abscisse. Point de type E = point d'arrivée de l'abscisse.
Texte aligné uniquement	Cotation alignée, où seule se trouve l'étiquette, mais sans abscisse et sans ligne d'ordonnées. Cela permet d'afficher, par exemple, la longueur de l'arête d'un bâtiment dans le dessin, sans lignes. Est constituée de : Ligne de type AL = abscisse. Notez le type de ligne spécial. Dans le Gestionnaire d'affichage, utilisez le type de ligne AL_ pour masquer l'abscisse dans le dessin. Point de type S = point de départ de l'abscisse. Point de type E = point d'arrivée de l'abscisse.

Remarque : Vous avez la possibilité de définir une valeur de décalage constante dans les options du modèle métier.
