Création des lignes de refroidissement

Dans cette tâche, vous allez créer des lignes de refroidissement à l'aide d'un assistant, puis vous allez modifier les circuits de refroidissement créés.

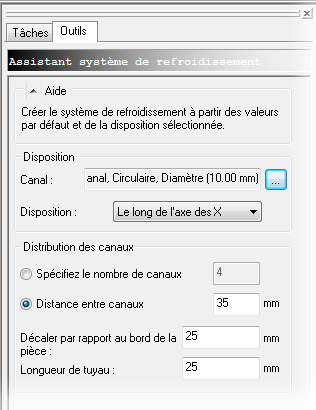

1. Cliquez sur (onglet Géométrie > groupe de fonctions Système de refroidissement > Assistant système de refroidissement).

2. Assurez-vous que le diamètre du canal est de 10 mm.

3. Assurez-vous que la présentation est le long de l'axe des X.

4. Sélectionnez Distance entre canaux et spécifiez une distance de 35 mm.

5. Entrez un décalage par rapport au bord de la pièce de 25 mm.

6. Entrez une longueur de tuyau de 25 mm.

7. Cliquez sur OK.



8. Cliquez sur la face avant de l'outil ViewCube pour faire pivoter la pièce à 0 0 0.



   Observez comment les canaux de refroidissement (en bleu) se trouvent à l'intérieur de l'esquisse du moule et les tuyaux à l'extérieur.

9. Cliquez sur (onglet Affichage > groupe de fonctions Visibilité > Visibilité des objets).

10. Désactivez l'option Esquisse du moule.

11. Activez l'outil Sélectionner dans la barre d'outils de navigation.

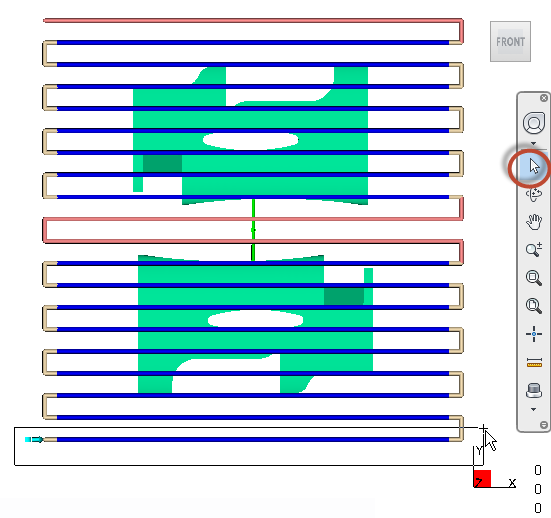

12. Sélectionnez les deux canaux situés les plus à l'extérieur et les plus à l'intérieur ainsi que les tuyaux qui les raccordent, comme indiqué. Enfoncez la touche Ctrl pour sélectionner plusieurs éléments.



13. Appuyez sur la touche Supprimer. Il existe huit canaux sur chaque pièce et deux circuits, un de chaque dans l'empreinte et le noyau. Les circuits sont maintenant divisés en deux.

14. Sélectionnez le tuyau du milieu pour chaque empreinte pour diviser les circuits en deux.

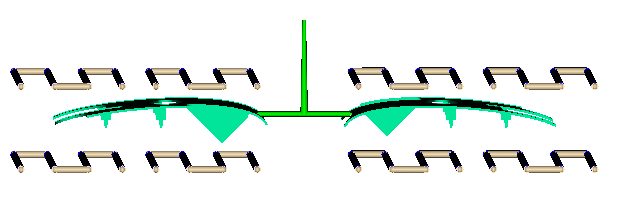

    Vous disposez maintenant de huit circuits, comme illustré ci-dessous.



15. Faites pivoter le modèle de façon à voir clairement chaque entrée et sortie du circuit.

16. Cliquez sur (onglet Géométrie > Système de refroidissement > Entrées du liquide de refroidissement).

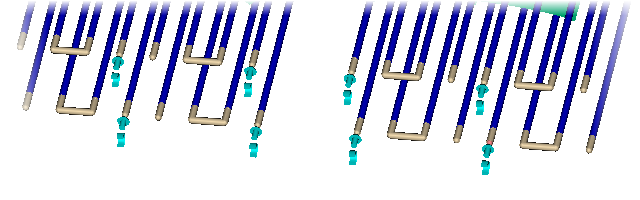

17. Cliquez sur l'extrémité des tuyaux aux emplacements indiqués pour créer huit entrées de liquide de refroidissement.
