Duplication de la pièce

Dans cette tâche, vous allez dupliquer la pièce pour créer un outil à deux empreintes.

1. Cliquez sur (onglet Accueil > groupe de fonctions Type de moule > Mono-empreinte).

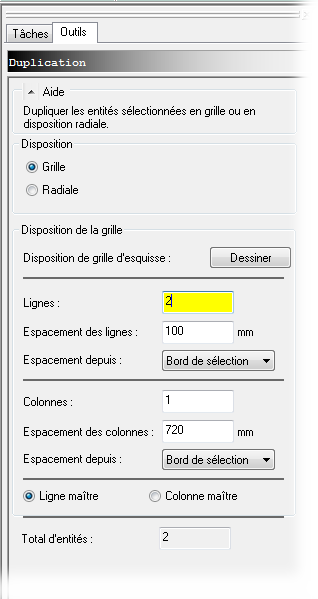

2. Cliquez sur (onglet Géométrie > groupe de fonctions Disposition > Dupliquer la disposition).

   1. Sélectionnez Grille

   2. Entrez 2 lignes.

   3. Entrez 100 mm d'espacement des lignes.

   4. Sélectionnez l'espacement Bord de sélection dans la liste déroulante.

   5. Entrez 1 colonne.

   6. Cliquez sur OK.

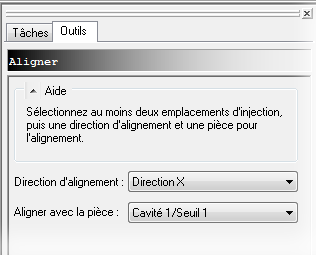

3. Cliquez sur (onglet Géométrie > groupe de fonctions Disposition > Aligner).

   1. Sélectionnez Direction X pour Direction d'alignement.

   2. Maintenez la touche CTRL enfoncée et sélectionnez les deux points d'injection.

   3. Sélectionnez Empreinte 1/Seuil 1 dans le champ Aligner avec la pièce.

   4. Cliquez sur OK.
