Définir l'orientation du matériau

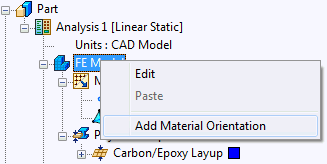

1. Cliquez avec le bouton droit sur Modèle d'éléments finis et choisissez Ajouter l'orientation du matériau.

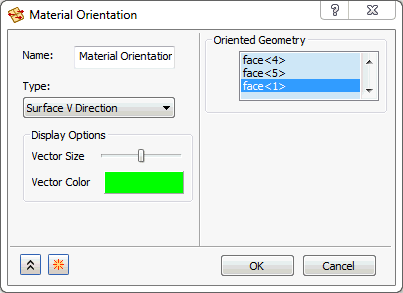

2. Dans Type, sélectionnez Direction V de surface.
3. Sélectionnez les cinq surfaces du modèle. Elles doivent s'afficher dans Géométrie orientée.

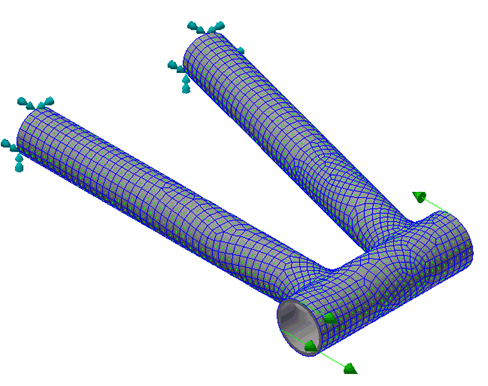

4. Cliquez sur OK pour créer l'orientation du matériau. Observez les petites flèches vertes qui s'affichent. Elles indiquent la direction "angle 0".
