Post-traitement des résultats

  1. Les résultats sont chargés automatiquement dans Autodesk Nastran In-CAD.
  2. Vous allez maintenant examiner plusieurs résultats des composites.
    1. INDICE DE DEFAILLANCE MAX DES COUCHES COMP

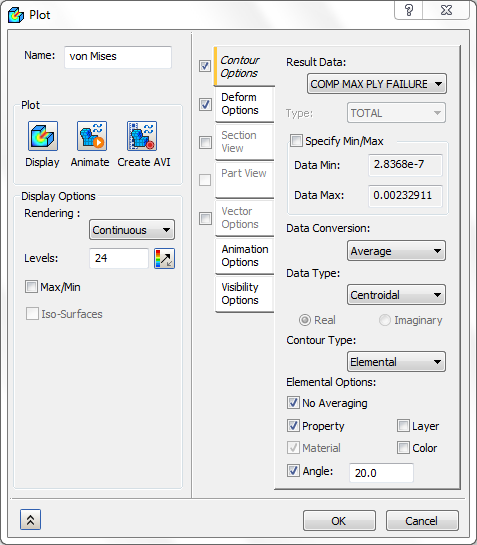

      1. Cliquez avec le bouton droit sur Von Mises sous Résultats et sélectionnez Modifier.
      2. Dans Options de contour, définissez le paramètre Données de résultat sur INDICE DE DEFAILLANCE MAX DES COUCHES COMP. Assurez-vous que les options Déformation et Contour sont sélectionnées.
      3. Définissez le menu déroulant Type de données sur Centroide et le menu déroulant Type de contour sur Elémentaire, puis cochez la case Aucune moyenne.
      4. Désactivez la case à cocher Max./Min. sous Options d'affichage.

      5. Cliquez sur Afficher.
      6. Cliquez sur OK.

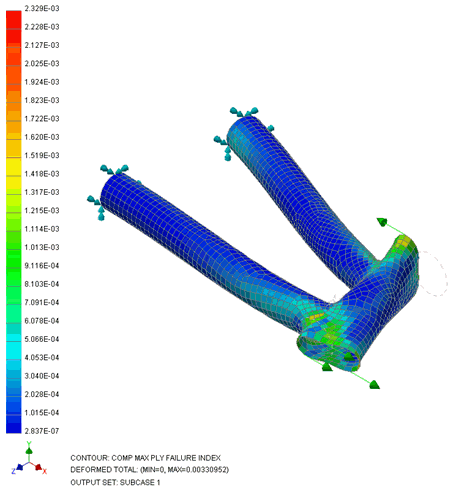

        Ce vecteur de sortie des résultats affiche l'indice de défaillance maximal (calculé à l'aide de la théorie du critère de rupture du composite Hill) sur chaque élément. Lorsque l'indice de défaillance est supérieur à 1.0, une rupture FPF (First Ply Failure) est prévue, ce qui signifie qu'au moins une couche a échoué. Lorsqu'il est inférieur à 1.0, aucune rupture n'est prévue.

    2. INDICE DE DEFAILLANCE MAX DES COUCHES COMP

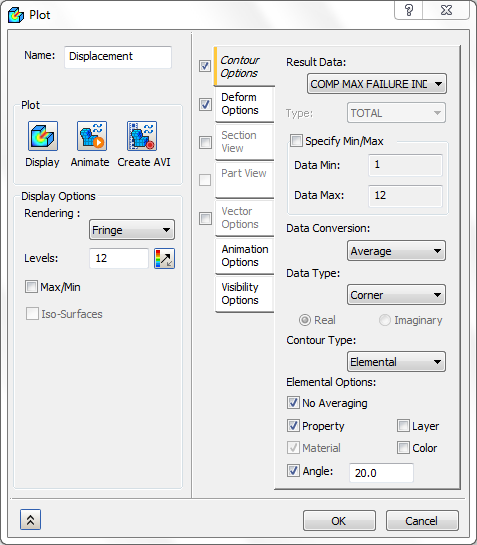

      1. Cliquez avec le bouton droit sur Déplacement, puis sélectionnez Modifier.
      2. Définissez le paramètre Données de résultat sur COUCHE D'INDICE DE DEFAILLANCE DE COMP MAX.
      3. Remplacez le paramètre Niveaux 24 par 12.
      4. Remplacez l'option Rendu par Contour.
      5. Désactivez la case à cocher Max./Min. sous Options d'affichage.

      6. Cliquez sur Afficher.
      7. Cliquez sur OK.

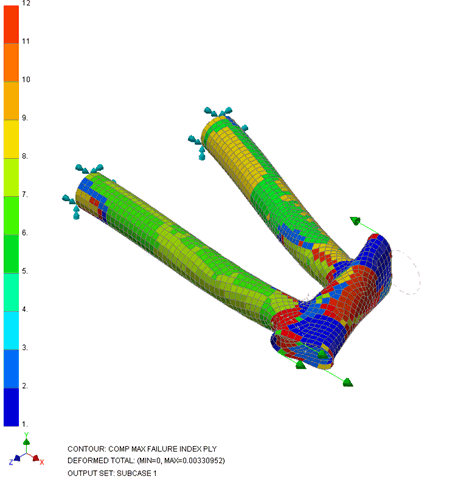

        COUCHE D'INDICE DE DEFAILLANCE DE COMP MAX indique la couche la plus critique et ayant l'indice de défaillance le plus élevé.

    3. COUCHE COMP NORMALE-1
      1. Cliquez avec le bouton droit sur Déplacement, puis sélectionnez Modifier.
      2. Définissez le paramètre Données de résultat sur COUCHE COMP NORMALE-1CONTRAINTE.
      3. Dans le champ Niveaux, tapez 12 au lieu de 24 et définissez le paramètre Rendu sur Continu.
      4. Cliquez sur Afficher.
      5. Cliquez sur OK.

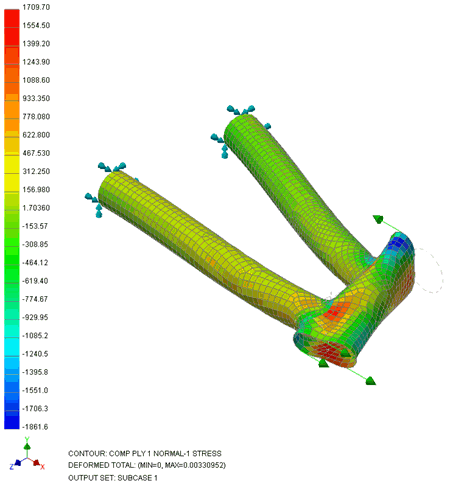

        COUCHE COMP NORMALE-1 CONTRAINTE représente la contrainte le long de la direction de fibre de la couche 1. COUCHE COMP NORMALE-2 CONTRAINTE représente la contrainte de la direction de fibre transversale de la couche 2.

Ceci conclut la section "Utilisation de matériaux composés sur une section de cadre de vélo".

Résumé des principaux sujets abordés :

Sujet parent : Utilisation de matériaux composés sur une section de cadre de vélo
