Connecteur de tige

Lorsque vous sélectionnez l'option Tige, sous Type dans le formulaire Connecteur, les sections suivantes sont disponibles :

• Ajouter au modèle d'éléments finis : cette option place automatiquement ce connecteur de tige sous Modèle d'éléments finis.
• Elément de connecteur : permet de définir plusieurs éléments tiges dans le nom de connecteur actuel.
  • Sélectionnez deux points de terminaison du connecteur.

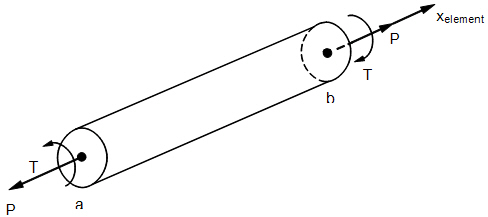

    Moments et forces internes d'élément tige

• Options d'affichage : permet de modifier les options d'affichage du connecteur de tige.
• A : zone de définition de la zone de section.
• J : zone de définition du moment d'inertie polaire.
• C : zone de définition de l'emplacement de récupération de contrainte.
• NSM : zone de définition des masses non structurelles. Vous pouvez définir une masse supplémentaire qui n'ajoute pas de rigidité.
• La formule servant à calculer la contrainte de torsion est la suivante :



  où T est le moment de torsion.

• Matériaux : vous devez sélectionner un matériau dans la liste déroulante.
