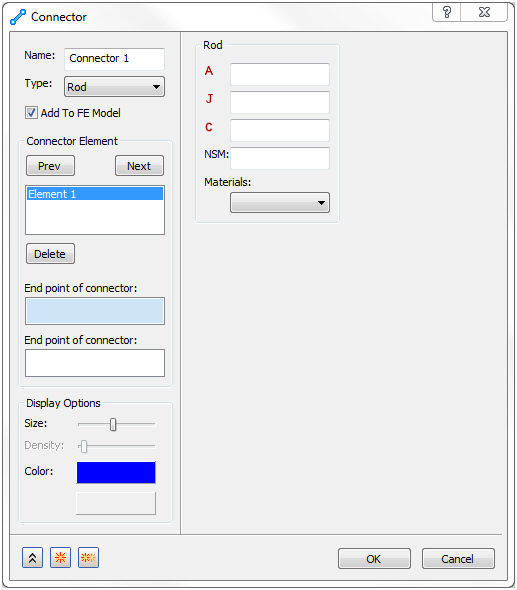

Les connecteurs peuvent être définis en cliquant avec le bouton droit sur Connecteurs dans l'arborescence de modèle et en sélectionnant Nouveau pour ouvrir la fenêtre ci-dessous.
- Nom : nom du connecteur à créer.
-
Type :
- Tige : sélectionne l'élément tige en tant que connecteur.
- Câble : sélectionne l'élément câble en tant que connecteur.
- Ressort : sélectionne l'élément ressort CBUSH en tant que connecteur.
- Corps rigide : sélectionne RBE2 ou RBE3 en tant que connecteur.
- Boulon : sélectionne le connecteur à vis ou à boulon automatique.
Les autres sections de ce formulaire varient légèrement en fonction du type sélectionné. Cliquez sur les liens au bas de la page pour afficher plus d'informations sur les autres sections disponibles dans ce formulaire.
Vous pouvez faire glisser les connecteurs et les déplacer depuis l'arborescence Modèle vers l'arborescence Modèle d'éléments finis.
Une fois les connecteurs ajoutés à Modèle d'éléments finis, un noeud unique est créé, contenant tous les connecteurs. Il vous permet de créer un connecteur sans passer par l'arborescence du modèle. Les connecteurs peuvent également être sélectionnés ici pour être inclus dans le modèle d'analyse.

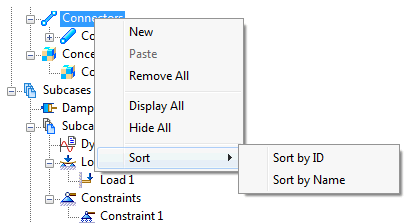

Si vous cliquez avec le bouton droit sur Connecteurs dans la section de l'arborescence Modèle d'éléments finis, les options suivantes sont disponibles :
- Nouveau
- Coller
- Supprimer tout
- Afficher tout
- Tout masquer
- Trier :
- Trier par ID
- Trier par nom
