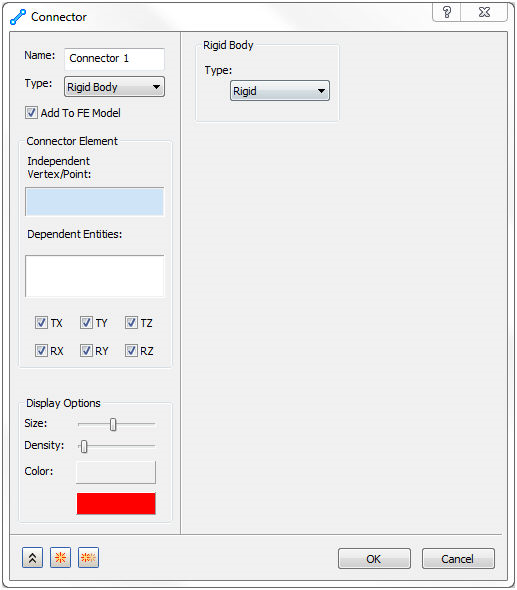

Lorsque l'option Corps rigide est sélectionnée sous Type dans le formulaire Connecteur, les sections suivantes sont disponibles si le type Rigide est sélectionné :

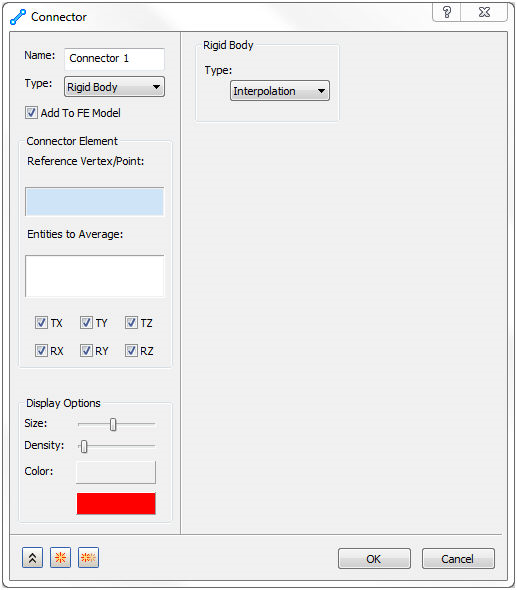

Lorsque l'option Corps rigide est sélectionnée sous Type dans le formulaire Connecteur, les sections suivantes sont disponibles si le type Interpolation est sélectionné :
- Ajouter au modèle d'éléments finis : cette case à cocher place automatiquement ce connecteur de corps rigide sous Modèle d'éléments finis.
- Elément de connecteur : permet de définir plusieurs éléments rigides dans le nom de connecteur actuel.
- Lorsque cette option est définie sur Rigide, définissez Sommet/point indépendant et Entités dépendantes.
- Lorsque cette option est définie sur Interpolation, définissez Sommet/point de référence et Entités pour la moyenne.
- Options d'affichage : permet de modifier les options d'affichage du connecteur de corps rigide.
-
Type :
- Rigide : définit les types d'éléments RBE2 (totalement rigide).
- Interpolation : définit les types d'élément RBE3 (interpolation). Généralement utilisée pour répartir les charges.
Il est nécessaire de faire attention lors de la définition d'éléments rigides (RBE2) et d'éléments rigides d'interpolation (RBE3). Une création irréfléchie peut entraîner des erreurs fatales.
Lors de l'utilisation d'éléments RBE2, les entités dépendantes se déplacent exactement comme le font les entités indépendantes. Lors de l'utilisation d'éléments RBE3, le déplacement des noeuds de référence correspond à la moyenne pondérée du déplacement d'Entités pour la moyenne.
