A propos de l'acquisition de propriété

Vous pouvez définir une règle pour qu'une propriété d'objet Plant acquière sa valeur d'une autre propriété d'objet Plant.

L'acquisition permet de garantir la cohérence entre les valeurs d'une propriété. Si la valeur source est modifiée, tous les composants configurés pour acquérir cette valeur changent également. L'acquisition de propriété est également utile pour maintenir un étiquetage cohérent. Lorsque vous modifiez une valeur source, les formats d'étiquette basés sur des propriétés acquises sont automatiquement mis à jour dans l'ensemble du projet.

Vous pouvez choisir sans restriction n'importe quelle propriété de dessin ou de projet comme source d'une règle d'acquisition. Si vous spécifiez néanmoins une propriété de classe comme source, assurez-vous que la classe cible et la classe source sont connectées.

Remarque : Etant donné que les propriétés de classe Plant 3D sont basées sur les spécifications, il est rarement nécessaire de les configurer de manière à acquérir des valeurs à partir d'autres propriétés.

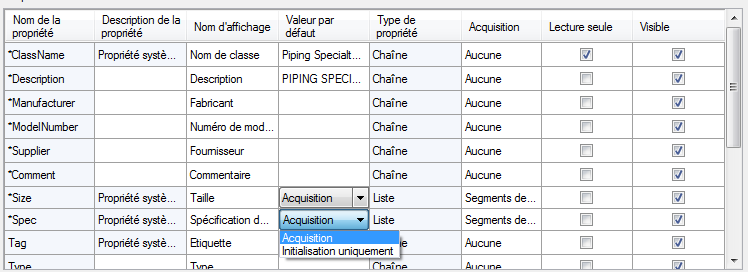

Lors de la configuration du projet, vous pouvez choisir d'autoriser un utilisateur à remplacer la valeur acquise après qu'un objet Plant ait été initialisé pour la première fois, en choisissant l'option Initialisation uniquement.

Des règles d'acquisition sont définies par défaut pour les propriétés P&ID suivantes :

Propriété d'acquisition	Propriété source
HandValves.Size	PipeLines.Size
HandValves.Spec	PipeLines.Spec
InLineInstruments.Size	PipeLines.Size
PipingSpecialtyItems.Size	PipeLines.Size
PipingSpecialtyItems.Spec	PipeLines.Spec
PipingFittings.Size	PipeLines.Size
PipingFittings.Spec	PipeLines.Spec

Des règles d'acquisition sont définies par défaut pour les propriétés Plant 3D suivantes :

Propriété d'acquisition	Propriété source
PipeRunComponent.InsulationThickness	P3dLineGroup.InsulationThickness
PipeRunComponent.InsulationType	P3dLineGroup.InsulationType
PipeRunCompoment.Service	P3dLineGroup.Service
Fasterners.InsulationThickness	P3dLineGroup.InsulationThickness
Fasteners.InsulationType	P3dLineGroup.InsulationType
Fasterners.Service	P3dLineGroup.Service
Equipment.Area	Drawing.General.Area
