Définit les propriétés graphiques de la définition de composant sélectionnée.

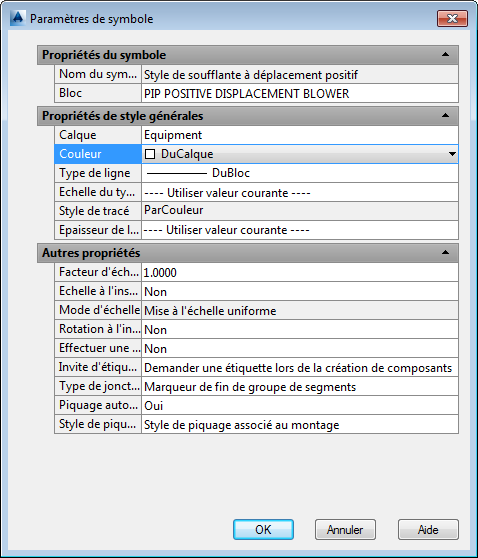

Les catégories affichées dans la boîte de dialogue Paramètres de symbole dépendent de la classe que vous choisissez de modifier. Les classes se rangent en plusieurs catégories :

Indique le nom du symbole et le bloc utilisé pour déterminer la géométrie affichée pour un composant une fois qu'il est inséré dans un dessin.
Définit le nom du symbole. Cette propriété est en lecture seule lorsque vous modifiez un symbole existant.
Définit le bloc affiché lorsque le composant est utilisé. Cliquez sur le bouton [...] pour ouvrir la boîte de dialogue Sélectionner le dessin de bloc, qui permet de sélectionner un bloc dans la liste des blocs disponibles.
Répertorie les propriétés générales d'un composant lorsqu'il est inséré dans un dessin.
Définit le calque sur lequel le symbole est appliqué.
Définit la couleur appliquée au symbole. La couleur du style peut être différente de la couleur du calque.
Définit le type de ligne appliqué au symbole. Vous pouvez également définir le type de ligne par calque ou par bloc.
Définit l'échelle de type de ligne appliquée au symbole.
Affiche les styles de tracé appliqués au symbole.
Définit l'épaisseur de ligne associée au symbole.
Répertorie les autres propriétés affectées à un composant lorsqu'il est inséré dans un dessin.
Définit l'échelle du symbole lors de son insertion dans un dessin.
L'échelle spécifiée n'a pas d'incidence sur l'échelle des vannes de contrôle lors de l'insertion dans un dessin.
Détermine si les utilisateurs sont invités à mettre le symbole à l'échelle lors de son insertion dans un dessin.
Indique si la mise à l'échelle est uniforme ou indépendante en X et Y. Cette option est disponible uniquement lorsque l'option Echelle à l'insertion est définie sur Oui.
Détermine si les utilisateurs sont invités à faire pivoter le symbole lors de son insertion dans un dessin.
Détermine si les utilisateurs sont invités à effectuer une copie miroir du symbole lors de son insertion dans un dessin.
Détermine si les utilisateurs sont invités à étiqueter le symbole lors de son insertion dans un dessin. Ce champ s'affiche pour tous les types de style à l'exception des renvois inter-folio et des connecteurs de lignes et de signal d'instrument.
Définit le type de jonction appliqué à un symbole. Ce champ s'affiche pour tous les types de style à l'exception des lignes, des renvois inter-folio et des connecteurs de lignes et de signal d'instrument. Un des types de jonction suivants peut être attribué à un symbole :
Indique si des piquages sont automatiquement associés au composant lorsqu'une ligne est connectée à celui-ci. Ce champ s'affiche pour tous les types de style à l'exception des lignes, des renvois inter-folio et des connecteurs de lignes et de signal d'instrument.
Définit le style de piquage. Ce champ s'affiche pour tous les types de style à l'exception des lignes, des renvois inter-folio et des connecteurs de lignes et de signal d'instrument.
