Pour modifier les spécifications des tuyauteries

Pour supprimer des composants d'une feuille de spécifications

  1. Dans le volet Feuille de spécifications des tuyauteries de Spec Editor, cliquez sur une pièce ou un groupe.
  2. Cliquez sur Supprimer de la spécification des tuyauteries.

Pour modifier la description d'une feuille de spécifications

  1. Dans le volet Feuille de spécifications des tuyauteries de Spec Editor, cliquez dans la zone de description en haut à gauche. Cliquez sur Modifier la description de la spécification des tuyauteries.
  2. Dans la boîte de dialogue Modifier la description de la spécification des tuyauteries, entrez une description.
  3. Cliquez sur OK.

Pour ajouter des notes aux parties de la feuille de spécifications

  1. Dans le volet Feuille de spécifications des tuyauteries de Spec Editor, cliquez avec le bouton droit sur un nom de groupe (p. ex. --- Tuyau ---).
  2. Cliquez sur Ajouter des notes au groupe.
  3. Dans la boîte de dialogue Ajouter des notes au groupe, entrez une note.
  4. Cliquez sur OK.

    La note s'affiche au-dessus du groupe dans le volet Feuille de spécifications des tuyauteries. Vous pouvez cliquer avec le bouton droit sur la note pour la supprimer.

Pour afficher des unités métriques ou anglo-saxonnes

  1. Dans le menu Spécifications de Spec Editor, cliquez sur Présentation et paramètres.
  2. Dans la boîte de dialogue Présentation et paramètres de Spec Editor, dans la liste Afficher les tailles nominales dans la spécification des tuyauteries au format suivant, cliquez sur un type d'unité.
  3. Cliquez sur OK.

Pour modifier les propriétés d'un composant dans une spécification

  1. Dans le volet Feuille de spécifications des tuyauteries de Spec Editor, cliquez sur une pièce (p. ex. PIPE, PE, ASME B36.10).

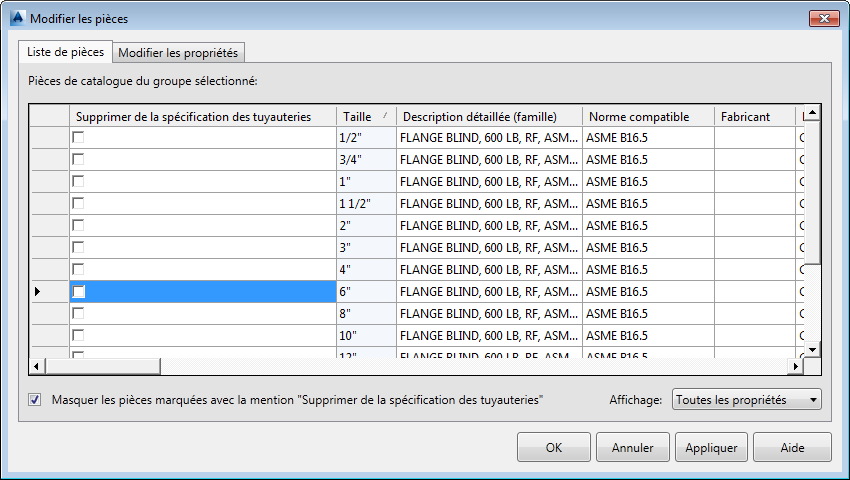

  2. Cliquez sur Modifier les pièces.

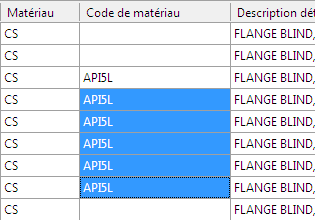

  3. Dans le tableau, sélectionnez une cellule et entrez une valeur. Par exemple, indiquez API5L dans la colonne Code de matériau pour 2".
  4. Si vous souhaitez spécifier la même valeur pour d'autres diamètres nominaux, effectuez les opérations suivantes :
    • Dans la cellule contenant la valeur à copier, appuyez sur Ctrl+C.
    • Appuyez sur la touche CTRL et maintenez-la enfoncée. Cliquez dans les cellules où vous souhaitez insérer la valeur copiée.
    • Appuyez sur Ctrl+V pour coller.

Pour ajouter et supprimer des diamètres nominaux de composants dans une spécification

    (suite de Pour modifier les propriétés d'un composant dans une spécification ci-dessus)

  1. Si vous souhaitez supprimer un diamètre nominal d'un composant, sélectionnez Ne pas inclure pour chaque diamètre nominal à supprimer (par exemple 3/4" et 3").
  2. Si vous souhaitez ajouter un diamètre nominal de composant, effectuez les opérations suivantes :
    • Désactivez l'option Masquer les pièces marquées avec la mention "Supprimer de la spécification des tuyauteries"
    • Désactivez l'option Ne pas inclure pour chaque diamètre nominal à ajouter (p. ex. 1/4").
      Remarque :

      Si le diamètre nominal à ajouter n'apparaît pas lorsque vous désélectionnez Masquer les pièces marquées avec la mention "Supprimer de la spécification des tuyauteries", vous pouvez utiliser l'éditeur de catalogue pour ajouter le diamètre nominal.

  3. Cliquez sur Appliquer.
     Barre d'outils : Modifier les pièces

Pour ajouter des propriétés personnalisées à des composants dans une spécification.

  1. Dans le volet Feuille de spécifications des tuyauteries de Spec Editor, cliquez sur une pièce (p. ex. Clapet anti-retour, Battant, 300 lb, BW, ASME B16.10).
  2. Cliquez sur Modifier les pièces.
  3. Dans la boîte de dialogue Modifier les pièces, cliquez sur l'onglet Modifier les propriétés.
  4. Sous Définition de propriété, dans la zone Nom d'affichage, entrez un nom (p. ex. Code de Vanne).
  5. Dans la liste Type de champ, sélectionnez un type (p. ex. Valeur numérique).
  6. Dans la zone Valeur par défaut, entrez une valeur par défaut.

    Si le champ est de type Oui/Non (case à cocher), entrez une valeur par défaut Vrai ou Faux.

  7. Si le champ est de type Texte, effectuez les opérations suivantes :
    • Dans la zone Taille du champ, entrez une valeur comprise entre 1 et 255.
  8. Cliquez sur Ajouter.
  9. Cliquez sur OK.

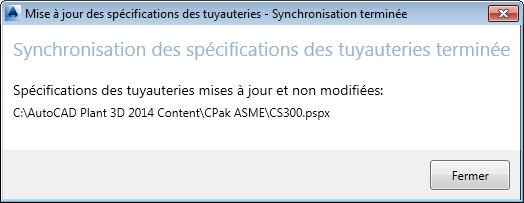

Pour mettre à jour une spécification avec des changements de catalogue.

  1. Si le fichier de spécification à mettre à jour est ouvert, fermez-le.
  2. Dans le menu Catalogues, choisissez Synchroniser les spécifications avec les catalogues.
  3. Dans la boîte de dialogue Ouvrir, cliquez sur un fichier de spécification.
  4. Cliquez sur Ouvrir.
    Remarque :

    Pour synchroniser les spécifications avec les catalogues, le fichier de spécification doit être fermé et un accès exclusif à ce fichier est requis.

Sujet parent : Modifier les spécifications des tuyauteries
