Importe une tuyauterie à partir d'un fichier PCF dans le modèle 3D.
Résumé
Ajoute une tuyauterie à partir de fichiers PCF dans le modèle 3D.
Par exemple, le fichier PCF utilisé dans l'aperçu en temps réel ajoute des tuyauteries, des raccords et des vannes au modèle.
Options
Paramètres

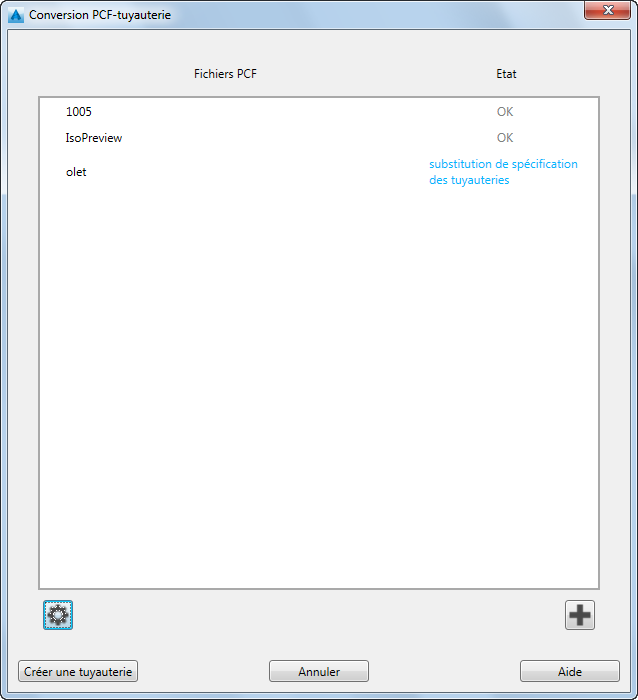

Affiche la boîte de dialogue Paramètres de conversion PCF-tuyauterie.
Taille nominale ou [?] : Spécifiez une taille nominale, y compris les unités, entrez ? ou appuyez sur Entrée.
- ? - liste des diamètres nominaux
-
Indique le diamètre nominal de tuyauterie disponible dans la spécification des tuyauteries.
Ajouter
Ajoute des noms de fichier PCF.
Spécification de tuyau ou [?] : Indiquez une spécification des tuyauteries, entrez ?, ou appuyez sur Entrée.
- ? - liste de noms
-
Répertorie les noms des spécifications des tuyauteries.
Créer une tuyauterie
Importe des fichiers PCF dans le modèle 3D en cours.
Fichier journal
Disponible après l'ajout d'un tuyau pour le modèle. Affiche les erreurs ou avertissements survenus au cours de l'importation. Les composants de tuyauterie qui utilisent la spécification des tuyauteries de substitut sont également répertoriés.
Les fichiers journaux sont créés dans un dossier de projet (\Plant_3D_Models\logs).
