Pour utiliser des annotations dans des dessins orthographiques

Pour ajouter une annotation à un dessin orthographique

1. Dans le Gestionnaire de projets, cliquez sur l'onglet Fichier DWG orthographique.
2. Dans l'arborescence Orthos, développez le projet et le dossier Dessins orthographiques. Cliquez deux fois sur un dessin orthographique.
3. Dans un dessin orthographique de l'espace papier, cliquez avec le bouton droit de la souris sur la fenêtre contenant le composant à annoter.

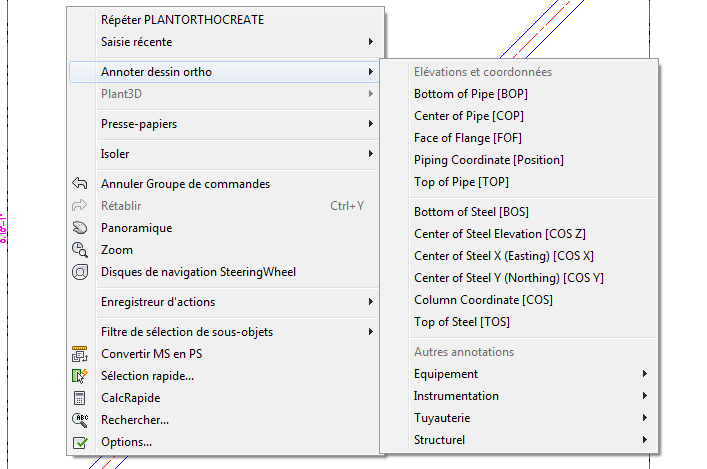

4. Dans le menu contextuel, cliquez sur Annotation ortho. Cliquez sur l'annotation de votre choix, par exemple Bas du tuyau [BOP].
5. Lorsque vous y êtes invité, sélectionnez un composant à annoter.

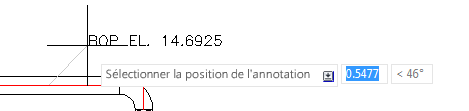

6. Positionnez le curseur et cliquez pour insérer l'annotation à l'emplacement souhaité.

   Remarque : Il peut s'avérer utile d'activer l'accrochage à la grille (F9) lorsque vous placez une annotation.

Pour déplacer une annotation dans un dessin orthographique

1. Dans l'espace papier orthographique, dans un dessin orthographique, cliquez sur l'annotation à déplacer.

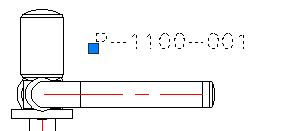

2. Faites glisser l'annotation sur le dessin à l'aide de la poignée de déplacement.
3. Faites également glisser la ligne de repère d'annotation éventuelle vers un emplacement approprié, à l'aide des poignées de déplacement.


Pour mettre à jour l'annotation dans un dessin orthographique

1. Dans l'espace papier orthographique, dans un dessin orthographique, cliquez deux fois sur la fenêtre contenant l'annotation d'objet Plant à mettre à jour.
2. Dans le ruban, cliquez sur l'onglet Vue ortho groupe de fonctions Annotation Mettre à jour l'annotation.
