Dans un dessin orthographique, vous pouvez ajouter des cotes dans les fenêtres orthographiques comme dans tout dessin AutoCAD. Pour plus d'informations sur l'ajout de cotes aux dessins, recherchez la rubrique A propos de la cotation dans le système d'aide AutoCAD. Votre administrateur CAO a probablement défini le style de cote par défaut à partir de la boîte de dialogue Paramètres ortho dans le fichier DWT.
Remarque :
Vérifiez que vous êtes dans l'espace papier lorsque vous ajoutez des cotes.
- Dans le Gestionnaire de projets, cliquez sur l'onglet Fichier DWG orthographique.
- Dans l'arborescence Orthos, développez le projet et le dossier Dessins orthographiques. Cliquez deux fois sur un dessin orthographique.
- Dans le ruban, cliquez sur l'onglet Vue ortho

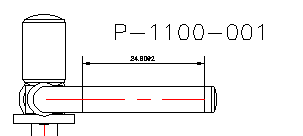

groupe de fonctions Cotes Cote. - Dans le dessin, spécifiez les premier et deuxième points d'origine de la ligne d'attache ou appuyez sur ENTREE pour sélectionner un objet à coter.
- Utilisez le curseur pour déplacer la ligne de cote dans le dessin. Cliquez pour définir la ligne de cote.
Remarque :
Les cotes ne sont pas actualisées lorsque le modèle est mis à jour. Vous devez les ajuster manuellement.
