Découvrez comment définir les options de calcul et lancer les calculs d'armature théorique.
- Continuez à travailler dans votre projet ou ouvrez le projet Plate_Results_Tabular.rtd.
Remarque : Les fichiers du didacticiel se trouvent sous C:\ProgramData\Autodesk\Examples\Tutorials.
- Cliquez sur Dimensionnement
Armature théorique dalles/voiles BA.
La présentation Dalles - armature théorique s'ouvre. La présentation est divisée en trois parties : Vue, boîtes de dialogue Armature et Armature des plaques et coques.

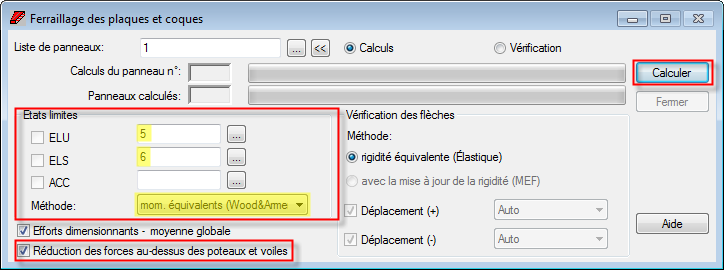

- Accédez à la boîte de dialogue Armature des plaques et coques, puis dans la zone Etats limites, vérifiez que les options suivantes sont définies :
- ELU : 5,
- ELS : 6,
- Méthode : sélectionnez mom. équivalents (Wood&Amer).
- Sélectionnez Réduction des forces au-dessus des poteaux et voiles
Remarque : Cette option permet de réduire les forces sur un point d'appui, tel qu'un poteau, en utilisant la valeur moyenne des moments et contraintes autour d'un point d'appui.
- Cliquez sur Calculer.
La boîte de dialogue Etat de calcul s'ouvre et affiche les informations relatives à la flèche de plaque admissible qui a été dépassée.
- Fermez la boîte de dialogue Etat de calcul.
- Enregistrez le projet sous Plate_Required_Reinforcement.rtd.
