Hiérarchie du remplacement de la visibilité des éléments

Il existe un certain nombre de méthodes pour remplacer l'affichage d'un élément.

Il n'est pas toujours évident de déterminer quelle méthode de remplacement prévaut, c'est-à-dire la méthode qui "l'emporte" lors de la détermination de l'affichage de l'élément. La liste suivante peut ne pas couvrir chaque scénario, mais elle traite des remplacements les plus communs. (1 est la priorité la plus élevée et 10 est la priorité la plus faible).

Traits, outil

Remplacer les graphismes dans la vuepar élément Demi-teinte

Options d'affichage des graphismes - Silhouette des arêtes

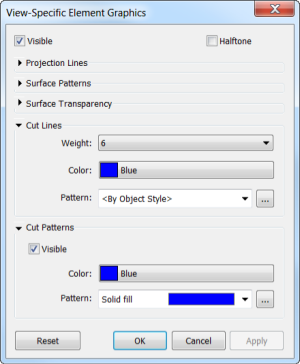

Remplacer les graphismes dans la vuepar élément

Filtres de vue

Profondeur de la vue - Au-delà du style de ligne

Phase de constructions des remplacements de graphisme

Remplacements de visibilité/graphismeRemplacer les calques hôteStyles de lignes de coupe

Remplacements de visibilité/graphismeProjection/Lignes de coupe

Styles d'objet du projet

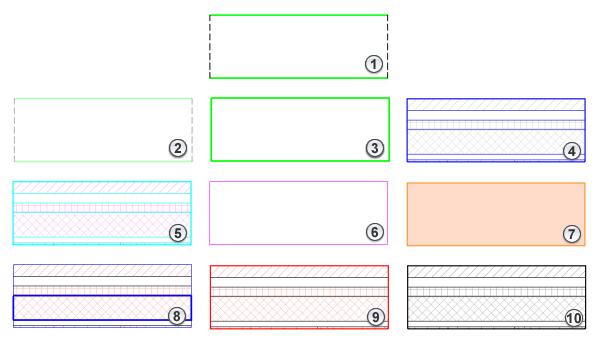

L'exemple suivant illustre ces remplacements dans un élément de mur :

Remarque : Les remplacements de graphisme peuvent également être définis pour les types de systèmes de gaines et de canalisations. Voir Personnalisation des types de système.

Comprendre l'effet des remplacements multiples

Un mur contient les remplacements suivants :

• Remplacement de visibilité/graphisme pour la catégorie Murs pour la vue
• Remplacer les graphismes dans la vuepar élément pour l'occurrence de mur

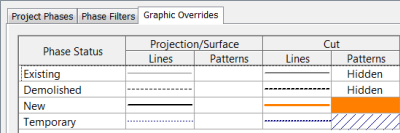

• Remplacement de graphismes des phases de construction

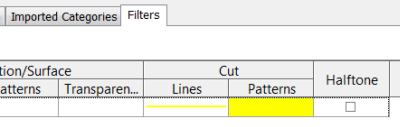

• Filtre de vue remplaçant les graphismes pour les murs dont l'épaisseur est déterminée

Une fois les quatre remplacements déterminés, le remplacement d'élément dans l'occurrence de mur est visible car il intervient plus haut dans la hiérarchie :

Supprimez le remplacement d'élément et le filtre de vue devient visible :

Supprimez le filtre de vue et le remplacement de graphisme des phases de construction devient visible :

Modifiez le filtre de phase de la vue et le remplacement Visibilité/Graphisme pour la catégorie Murs est visible :
