Les SteeringWheels sont des menus de suivi (qui suivent votre curseur) permettant d'accéder aux différents outils de navigation 2D et 3D à partir d'un seul outil.
Les disques de navigation SteeringWheel vous permettent de gagner du temps car ils combinent les outils de navigation courants dans une interface unique. Les disques de navigation sont spécifiques aux tâches, ce qui vous permet de naviguer dans un modèle et de l'orienter dans différentes vues.
Il existe deux configurations de disque de navigation : petite et grande. Le grand disque est plus grand que le curseur et porte un libellé sur chaque section. Le petit disque est à peu près de la même taille que le curseur et ne porte aucun libellé sur les sections du disque. Le disque de navigation 2D n'est disponible qu'en grand format.
Chaque disque de navigation est composé de différentes sections. Chaque section contient un outil de navigation permettant de réorienter la vue courante d'un modèle. La disponibilité des outils de navigation dépend du disque de navigation actif.
| Disque de navigation 2D |
|---|
 |
| Disque de navigation complète | Disque de visionnage d'un objet (disque de navigation de base) | Disque de visite d'un bâtiment (disque de navigation de base) |
|---|---|---|
 |
 |
 |
| Petit disque de visionnage d'un objet | Petit disque de visite d'un bâtiment | Petit disque de navigation complète |
|---|---|---|
 |
 |
 |

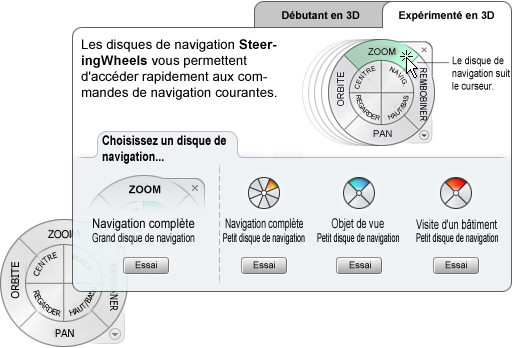

Info-bulle de première approche
Lorsque vous affichez un disque de navigation pour la première fois et qu'une vue 3D est active, l'info-bulle de première approche s'affiche. Cette info-bulle indique le rôle et le fonctionnement d'un disque.
Affichage et utilisation des disques de navigation SteeringWheel
Le déplacement d'une section d'un disque constitue le mode d'interaction principal. Une fois qu'un disque est affiché, cliquez sur l'une de ses sections et maintenez enfoncé le bouton du périphérique de pointage pour activer l'outil de navigation. Faites glisser la section pour réorienter la vue active. Vous revenez au disque lorsque vous relâchez le bouton.
Apparence des disques de navigation
Vous pouvez gérer l'apparence des disques en passant d'un style de disque à un autre ou en ajustant leur taille et leur opacité. Les disques de navigation (à l'exception du disque de navigation 2D) sont disponibles en deux styles : grand et petit.
La taille d'un disque de navigation détermine la taille des sections et des libellés qui apparaissent sur le disque. Le niveau d'opacité détermine la visibilité des objets du modèle recouverts par le disque de navigation.
Info-bulles sur les disques de navigation, messages sur les outils et texte de l'outil sous le curseur
Lorsque vous déplacez le curseur au-dessus d'un bouton d'un disque de navigation, une info-bulle s'affiche sous le disque de navigation. Elle indique quelle action la section ou le bouton effectue lorsque vous cliquez dessus.
Similaires aux info-bulles, les messages associés aux outils et le texte de l'outil sous le curseur s'affichent lorsque vous utilisez les outils de navigation à partir d'un disque. Les messages sur les outils sont affichés lorsqu'un outil de navigation est actif ; ils fournissent des instructions relatives à l'utilisation de l'outil. Le texte de l'outil sous le curseur affiche le nom de l'outil de navigation actif près du curseur. La désactivation des messages sur les outils et du texte sous le curseur affecte uniquement les messages s'affichant lors de l'utilisation de petits disques de navigation ou du grand disque de navigation complète.
