Création d'une nomenclature de mobilier avec des images

Cet exemple illustre l'ajout d'image dans une nomenclature de mobilier, mais vous pouvez utiliser la même procédure pour insérer des images dans d'autres types de nomenclatures.

Vidéo : Création d'une nomenclature de mobilier avec des images

1. Ajoutez des éléments de mobilier au modèle, par exemple, plusieurs types de chaises.
2. Sélectionnez un élément de mobilier dans le modèle, puis cliquez sur l'onglet Modifier | Mobilierle groupe de fonctions Mode (Modifier la famille).
3. Ouvrez la boîte de dialogue Types de familles et, sous Données d'identification, cliquez dans le champ Image du type, puis cliquez sur le bouton Parcourir pour ouvrir la boîte de dialogue Gérer les images.
4. Cliquez sur Ajouter et accédez à l'emplacement de l'image que vous souhaitez associer à cette famille de mobilier.
5. Sélectionnez l'image et cliquez sur Ouvrir.
6. Cliquez sur (Charger dans le projet) pour charger la famille dans le modèle et remplacer la famille et les paramètres existants.
7. Répétez les étapes 2 à 6 pour chaque famille de mobilier que vous avez placée dans le modèle.
8. Créez une nomenclature de mobilier et ajoutez les champs Famille et type, puis Image du type.

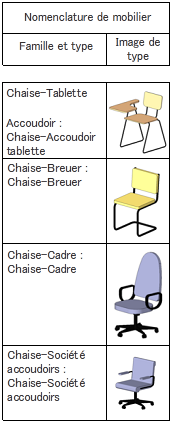

9. Créez une vue de feuille et placez la nomenclature de mobilier sur la feuille. Les images de mobilier s'affichent dans la fenêtre de nomenclature placée sur la feuille.
