Lors de la modification de la structure d'un mur vertical composé, utilisez l'outil Profil en creux pour contrôler le positionnement et l'affichage des profils en creux.
Avant d'effectuer cette procédure, ouvrez la boîte de dialogue Modifier l'assemblage pour le type de mur. Pour plus d'informations, voir Ouverture de la boîte de dialogue Modifier l'assemblage pour les murs composés.
Un profil en creux supprime du matériau à l'intersection du profil et d'une couche de mur.
- Dans la boîte de dialogue Edition Composition/Assemblage, cliquez sur Profils en creux.
- Dans la boîte de dialogue Profils en creux, cliquez sur Ajouter.
- Sélectionnez un profil dans la liste.
Remarque : Aucun choix de matériau n'est disponible pour les profils en creux. Le matériau du profil correspond à celui dans lequel le profil est découpé.
- Sous Distance, indiquez la distance à partir de la partie supérieure ou de la base du mur (sélectionnez Haut ou Bas dans la colonne A partir de).
- Pour le côté, indiquez l'intérieur ou l'extérieur du mur.
- Si nécessaire, indiquez une valeur pour Décalage.
Les valeurs négatives déplacent le profil en creux vers le porteur.
- Sélectionnez Inversion pour mesurer la distance à partir du haut du profil en creux plutôt qu'à partir du bas.
- Pour le retrait, spécifiez l'écart entre le retrait du profil en creux et les insertions, par exemple les fenêtres et les portes.
- Cliquez sur OK.

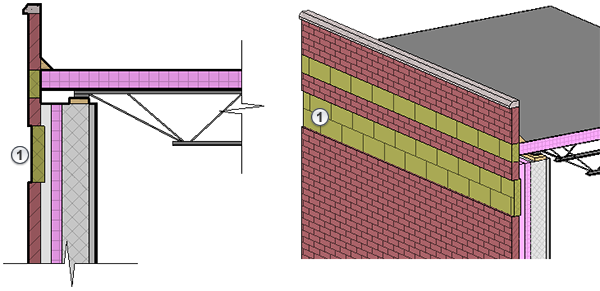

Les sections suivantes présentent un profil en creux appliqué (
).
