Affichage des tracés de particules

Dans cette étape, nous allons examiner les résultats de vitesse à l'aide du tracé des particules.

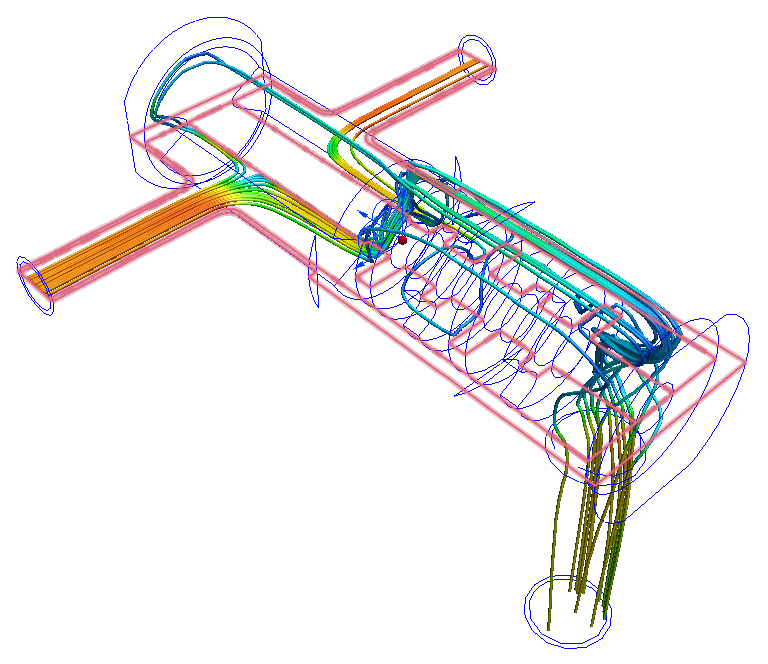

Les tracés de particules montrent le chemin du fluide lorsqu'il contourne les obstructions solides. Ils vous aideront à comprendre le chemin d'écoulement, la circulation et les zones de tourbillon.

Remarque : Dans cette étape, nous allons travailler à proximité du modèle en utilisant les contrôles du menu contextuel, accessible par un clic avec le bouton droit de la souris. Ces contrôles complètent ceux du panneau contextuel Plans.

Pour cacher les vecteurs, cliquez avec le bouton droit de la souris sur le plan et sélectionnez Vecteur. Sélectionnez Aucun .

Cliquez avec le bouton droit de la souris sur le plan et sélectionnez Ombré . Nous pouvons ainsi voir le plan actif lorsque nous créons les tracés.

Cliquez avec le bouton droit de la souris sur le plan et cliquez sur Tracés... .

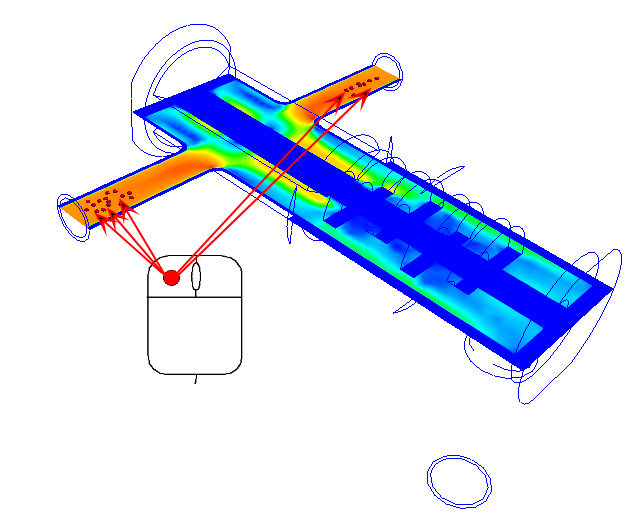

Cliquez sur Ajouter des points , puis cliquez sur plusieurs points du plan.

Remarque : Ces points représentent les points d'origine pour le tracé. Un tracé passera par chacun des points sélectionnés, en amont et en aval du plan de coupe.

Cliquez sur le bouton Ajouter un jeu de tracé pour voir les tracés.

Cliquez avec le bouton droit de la souris sur le plan et sélectionnez Contour .

Procédez comme suit pour supprimer les tracés :

1. Cliquez avec le bouton droit de la souris sur le plan et cliquez sur Tracés.
2. Cliquez sur Liste Tracé et sur Tout supprimer.
