Az aktuális rajzba bármilyen rajzfájlt beilleszthet külső referenciaként, azaz xrefként.
Teljes rajzfájlt is csatolhat az aktuális rajzhoz hivatkozott rajzként (xref). Külső referenciák használatakor a hivatkozott rajz módosításai megjelennek az aktuális rajzban. A csatolt külső referenciákat a rajzhoz kapcsolja a program, de tényleges nem szúrja be a tartalmat. A hivatkozott rajzban bekövetkezett minden változás megjelenik az aktuális rajzban is a megnyitása, illetve újratöltése után. Így a külső referenciákkal a rajzfájl méretének jelentős növekedése nélkül építheti fel a rajzokat.
Hivatkozott rajzok használatával a következőket teheti:
- Összehangolhatja saját munkáját a többiekével a rajzban a munkacsoport más rajzaira való hivatkozásokkal a többi felhasználó által végzett módosítások folyamatos követéséhez. Olyan összeállítási rajz is készíthető, amelyben a projekt előrehaladása folyamán minden pillanatban frissítheti az összetevő rajzok változásait.
- Győződjön meg arról, hogy a hivatkozott rajz legfrissebb verziója van megjelenítve. Egy rajz megnyitásakor a program minden hivatkozott rajzot automatikusan újra betölt, így a rajz a hivatkozott rajzfájl legutóbbi állapotát fogja tükrözni.
- Megtartható a fóliák, méretezési stílusok, szövegstílusok és más elnevezett elemek neve a rajzban, elkülönítve a hivatkozott rajzok hasonló elemeitől.
- Korlátlanul összevonhat (összefűzhet) csatolt hivatkozott rajzokat az aktuális rajzzal, amikor a projekt elkészült, és archiválásra kész.
Egy rajzfájl xrefként egyszerre több rajzhoz is csatolható. Ezzel szemben igaz az is, hogy több rajz is csatolható hivatkozott rajzként egyetlen rajzhoz.
Eszközök az xrefek csatolásához
Xrefeket többféleképpen is csatolhat.
- Kattintson a következőre:
.
- Kattintson az parancsára.
- A parancssorba írja be a KÜLSŐREFERENCIÁK parancsot.
- Írja be a parancssorba az XILLESZT parancsot.
A DesignCenter ™ segítségével is csatolhat xrefeket rajzokhoz. Használja a DesignCenter eszközt egyszerű csatolásokhoz, a külső referenciák és azok leírásainak megtekintéséhez és húzással történő gyors elhelyezéshez.
Xrefet a DesignCenter ablakból áthúzással vagy a helyi menü Csatolás Xrefként parancsával csatolhat.
Az xref helyét meghatározó mentett útvonal kehet egy relatív (részlegesen meghatározott) útvonal, a teljes útvonal vagy semmi.
Ha egy xref bármilyen változó blokkattribútumot tartalmaz, akkor azt a program nem veszi figyelembe.
Csatolt xrefekkel kapcsolatos értesítések fogadása
Az xrefek rajzhoz csatolásakor egy Xref ikon jelenik meg az alkalmazásablak jobb alsó sarkában (az állapotsorban).
Ha egy vagy több xref nem található, felkiáltójel jelenik meg az Xref ikonon. Ha az Xref ikonra kattint, megjelenik a Külső referenciák paletta.
Hivatkozott rajzok leválasztása
A DWG-referenciák (xrefek) teljes eltávolításához törlés helyett érdemesebb azokat leválasztani.
Az xrefek törlése nem távolítja el például a hozzájuk tartozó fóliadefiníciókat. A Leválasztás beállítás nemcsak az xrefeket törli, hanem az összes hozzájuk kapcsolódó információt is.
Külső referenciák kiemelése rajzban

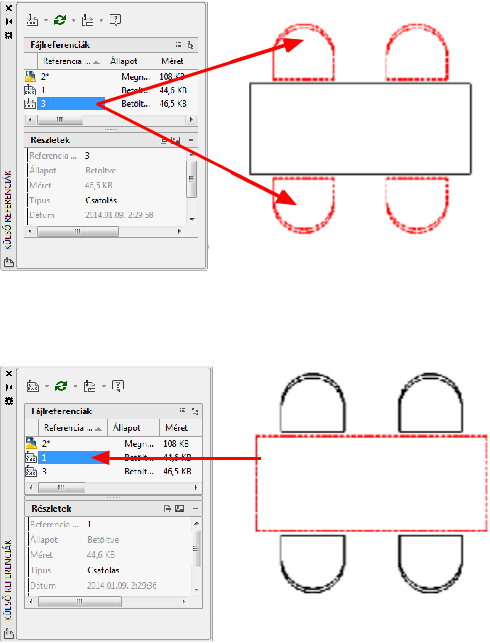

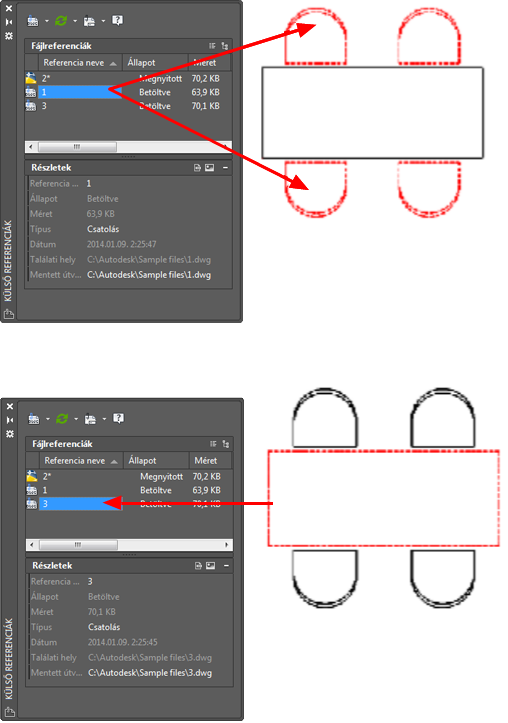

Összetett rajzban adott külső referencia megkereséséhez jelöljön ki egy elemet a Külső referenciák palettán, hogy a program kiemelje annak összes látható példányát a rajzban. Ugyanez a másik irányban is működik: a rajzban kijelölt külső hivatkozás nevét a program kiemeli a Külső referenciák palettán.
Összetett rajzban egy adott külső referencia megkereséséhez jelöljön ki egy elemet a Referenciakezelő palettán, hogy a program kiemelje annak összes látható példányát a rajzban. Ugyanez a másik irányban is működik: a rajzban kijelölt külső hivatkozás nevét a program kiemeli a Referenciakezelő palettán.
A hivatkozott fóliák tulajdonságainak módosítása
Az xref fóliáinak láthatósága, színe, vonaltípusa és más tulajdonságai ideiglenesen vagy véglegesen is módosíthatók. Ha a VISRETAIN rendszerváltozó értéke 0, ezek a változtatások csak az aktuális rajzolási munkamenetre vonatkoznak. Ezeket elveti a program, ha lezárja a rajzolási munkamenetet, illetve újratölti vagy leválasztja az xrefet.
Szabályozhatja a DWG xref halványításának megjelenítését is. Az XDWGFADECTL rendszerváltozó meghatározza a halványítási százalékértéket minden DWG xref esetében.
Xrefek vágási határvonalai
A rajzok tartalmazhatnak vágott xrefeket. Ha meg akarja tekinteni a kivágási határvonalat, bekapcsolhatja az XCLIPFRAME rendszerváltozót.
Csatolások oktatási verziókból
Egy Autodesk termék oktatási verziójában készült xref megnyitásakor, beillesztésekor vagy illesztésekor a nyomtatandó rajzok a következő fejlécet tartalmazzák: "KÉSZÜLT EGY AUTODESK TERMÉK OKTATÁSI VERZIÓJÁVAL".
