A munkafolyamatok szerkesztéséhez vagy létrehozásához használja a Munkafolyamat-tervezőt.

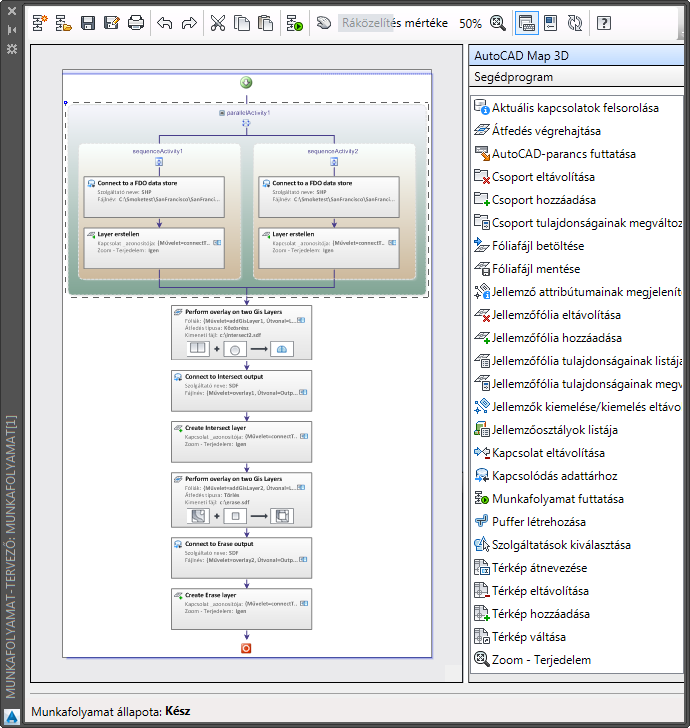

A munkafolyamat műveletei diagramként jelennek meg a Munkafolyamat-tervezőben.
Segédprogram és AutoCAD Map 3D program műveletek
A Munkafolyamat-tervező jobb oldalán lévő Művelet panel a műveletek két kategóriáját tartalmazza. Az AutoCAD Map 3D program műveletei AutoCAD Map 3D program-specifikusak (beleértve az AutoCAD parancsokat futtató műveleteket).
A segédprogram-műveletek általános műveletek és C# szintaxis alapúak. A következő típusú műveleteket tartalmazzák:
- Könyvtár parancsok (például egy mappa tartalmának kilistázása)
- Logikai parancsok (például az If/Else és a For Each)
- Munkafolyamat-szerkezeti parancsok (például Párhuzamos, Sorozat és Felhasználó megkérdezése).
Az elérhető tevékenységekről további információ: Munkafolyamat művelet beviteli párbeszédpanelek.
Párhuzamos és sorozatos műveletek
A munkafolyamatban a párhuzamos műveletek függetlenek a többi műveletektől. Két adattár összekapcsolásakor például a párhuzamos kapcsolódások biztosítják, hogy a második kapcsolódás akkor is megvalósul, ha az első nem sikerül.
A sorozatos műveletek az azokat megelőző műveletektől függnek. Az átfedés munkafolyamat tetején lévő párhuzamos műveleten belül például a sorozatos műveletek két készlete található. Mindkettő egy bizonyos adattárhoz kapcsolódik, majd egy fóliát hoznak létre ezen adattár számára. Ha a kapcsolódás sikertelen, a fólia nem jöhet létre.
Művelet paramétereinek beállítása
Minden munkafolyamat-műveletethez paraméterek tartoznak. Megadhatja az alapértelmezett paramétereket is, de ha kívánja, beállíthatja, hogy a munkafolyamat kérdezze meg a paramétereket a futtatáskor. A munkafolyamatot futtató személy ezután behelyettesíthet más értékeket. Az átfedéshez hozzárendelheti például az alapértelmezett adattárat, de engedélyezi más adattárak helyettesítését is, amikor más futtatja a munkafolyamatot.
Néhány paraméter megadása kötelező. A Kapcsolódás adattárhoz művelethez szükséges például a szolgáltató neve és az adattár helye, amelyhez csatlakozni kíván. Néhány paraméter meghatározása nem kötelező, például a művelet Megjelenítési nevének megadása. Minden nem kötelezően megadandó paraméterhez tartozik egy választható alapértelmezett érték.
Paraméterek csatolása
A sorozatos művelet gyakran egy előző művelethez van csatolva. Művelet csatolásakor állítsa be a paramétert úgy, hogy az az előző művelet eredményeként szerepeljen. Használhatja például egy olyan művelet kimenetét, amely létrehoz egy fóliát a következő átfedési művelet forrásfóliájaként.
Csatolja a művelet paraméterét az előző művelet tulajdonságához.
Műveletek hozzáadása a munkafolyamathoz
Ha tud, írjon egy egyszerű kódot egy .NET-kompatibilis nyelven, és így műveleteket adhat hozzá a Munkafolyamat-tervezőhöz. A munkafolyamat-műveletek előre meghatározott funkciókat hajtanak végre az előre meghatározott bemeneteken.
Egyéni műveleteit a .NET osztálykönyvtárban (.dll fájl) hozhatja létre. Helyezze ezt a .dll fájlt a \Program Files\AutoCAD Map 3D 2016\PlugIns\Workflow\Activities mappába, és indítsa újra az AutoCAD Map 3D programot. A műveletek ezután a Munkafolyamat-tervezőben jelennek meg.
