AutoCAD DWG tulajdonságok leképezése az Adatszabvány programban a SyncDWGProperty attribútummal

A rendszergazdák beállíthatják úgy az AutoCAD konfigurációs fájlját, hogy a rendszer automatikusan szinkronizálja az AutoCAD DWG tulajdonságokat és a Vault tulajdonságokat.

A DWG tulajdonságok szinkronizálása egy SyncDWGProperty nevű PropertyDefinition attribútum alapján történik. Ez az attribútum határozza meg, hogy a program szinkronizálja-e a DWG-tulajdonságokat, vagy az Adatszabvány párbeszédpanelen bevitt értékkel hozza létre azokat.

A tulajdonságokat a C:\ProgramData\Autodesk\Vault 2016\Extensions\DataStandard\CAD\Configuration\AutoCAD.cfg fájl határozza meg.

Megjegyzés: További információt talál a tulajdonságdefiníciókkal és az AutoCAD konfigurációs fájllal kapcsolatban a CAD konfigurációs fájl módosítása az Adatszabványhoz szakaszban.

SyncDWGProperty attribútum

A SyncDWGProperty attribútum egy Boole-függvény, ez használatos a legtöbb szabványos DWG tulajdonsággal együtt.

<?xml version="1.0" encoding="utf-8"?>
<Configuration>
  <PathDefinition>{Workspace}\{Prop[Folder].Value}</PathDefinition>
  <FileNameDefinition>{Prop[GEN-TITLE-NR].Value}</FileNameDefinition>
  <PropertyDefinitions>
    <PropertyDefinition PropertyName="GEN-TITLE-NR" DataType="Text" InitialValue="{PathAndFileNameHandler.FileName}" />
    <PropertyDefinition PropertyName="GEN-TITLE-DES1" DataType="Text" RequiresValue="true" />
    <PropertyDefinition PropertyName="GEN-TITLE-DES2" DataType="Text" />
    <PropertyDefinition PropertyName="Folder" DataType="Text" InitialValue="Assemblies" RequiresValue="true"/>
    <PropertyDefinition PropertyName="Comments" DataType="Text" SyncDWGProperty="true"/>
  </PropertyDefinitions>
  <TitleBlock>ISO_TITLEA</TitleBlock>
</Configuration>

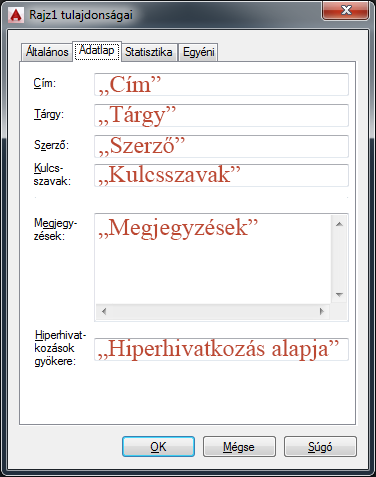

Szabványos DWG tulajdonságok

• „Cím”
• „Tárgy”
• „Szerző”
• „Kulcsszavak”
• „Megjegyzések” (lásd az előző kódmintát)
• „Hiperhivatkozás alapja”
• „Verziószám”
Megjegyzés: Ezen tulajdonságok nevei nem különböztetik meg a kis- és nagybetűket.

DWG tulajdonságot nem képezhet le azzal megegyező nevű egyéni tulajdonságra.

Ha az Adatszabvány adatlapján ezeket a tulajdonságokat használja, azok értékei megjelennek a párbeszédpanelben.

Viselkedés

• Ha a SyncDWGProperty attribútum nem létezik egy tulajdonságdefiníciónál, vagy értéke hamis, a DWG tulajdonságai nem lesznek szinkronizálva.
• Ha a SyncDWGProperty attribútum értéke igaz:
  • Ha még nem létezik ilyen nevű DWG tulajdonság, akkor a rendszer létrehozza azt, és kitölti az Adatszabvány párbeszédpanelen bevitt értékkel.
  • Ha már létezik ilyen nevű DWG tulajdonság, a rendszer felülírja annak értékét az Adatszabvány párbeszédpanelen bevitt értékkel.
  • Ha egy definiált tulajdonságot megfelelő blokkattribútum nélkül szinkronizál, a rendszer a tulajdonságot is szinkronizálja a DWG tulajdonsággal.
  • Az Adatszabvány párbeszédpanel megjelenítése esetén (pl. Adatlap szerkesztése) az aktuális DWG tulajdonság lesz látható.
