È possibile impostare il progetto di modo che le impostazioni layer delle viste foglio vengano aggiornate in base alle impostazioni layer relative allo spazio modello del disegno della vista.
Le impostazioni layer sincronizzate includono:
- gli stati dei layer (attivato/disattivato, congelato/scongelato);
- le proprietà dei layer (colore, tipo di linea e stile di stampa del layer) dei layer originali del disegno della vista;
- i layer nei riferimenti esterni associati al disegno della vista attraverso costruzioni ed elementi.

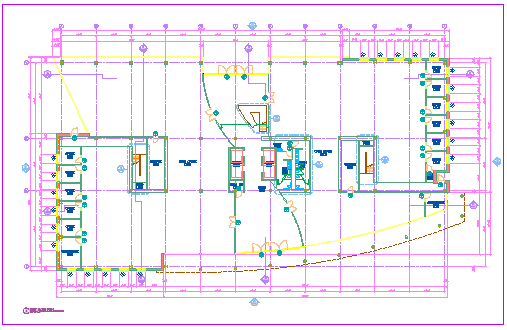

Disegno della vista con modifiche ai layer dipendenti da xrif

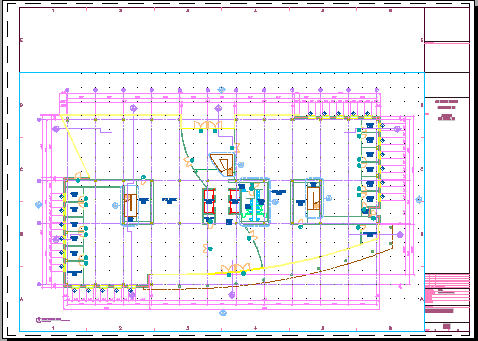

Vista foglio con impostazioni layer della vista
È possibile utilizzare le impostazioni layer del disegno della vista in una vista foglio solo se risultano soddisfatte le seguenti condizioni:
- Nella finestra di dialogo Proprietà progetto, l'impostazione per la sincronizzazione dei layer del disegno della vista con quelli delle viste foglio deve essere attivata.
- Nel disegno della vista e nel disegno a più fogli, la variabile VISRETAIN deve essere impostata su 1.
- La variabile VPLAYEROVERRIDESMODE per la sessione AutoCAD deve essere impostata su 1.
- Il progetto con il disegno della vista e il disegno a più fogli deve essere il progetto corrente. Se il disegno a più fogli non viene aperto dal Navigatore progetto e il progetto a cui appartiene non è quello corrente, la sincronizzazione non verrà eseguita e le impostazioni layer relative all'ultima sincronizzazione riuscita rimarranno in vigore.
- La sincronizzazione dei layer viene eseguita solo se il disegno della vista e il disegno a più fogli si trovano all'interno del progetto. Se uno dei due disegni non è più nel progetto corrente, la variabile VISRETAIN di AutoCAD determina la modalità di risoluzione delle impostazioni layer con riferimenti esterni. Se in seguito i file ritornano ad essere entrambi parte del progetto, sarà possibile rieseguire la sincronizzazione dei layer.
- Se il progetto è stato impostato per la sincronizzazione dei layer del disegno della vista con quelli delle viste foglio dopo aver creato le viste foglio, chiudere e riaprire le viste foglio esistenti oppure ricaricare i relativi riferimenti esterni per eseguire la sincronizzazione.
- Se per la sincronizzazione dei layer del disegno della vista con quelli delle viste foglio si è impostato un progetto legacy di una versione precedente del software, è possibile che sia necessario collegare manualmente le viste foglio al disegno della vista. Nella vista struttura dei disegni le viste foglio che vanno collegate vengono affiancate da un'icona di avviso
. In questo caso, collegare la vista foglio al disegno della vista.
La sincronizzazione dei layer del disegno della vista con quelli delle viste foglio viene eseguita nei seguenti casi:
- Caricamento o ricaricamento di riferimenti esterni
- Stampa e pubblicazione in background del foglio
Quando un progetto viene impostato per la sincronizzazione dei layer del disegno della vista con i layer delle viste foglio, i seguenti comportamenti differiranno rispetto a quello standard di AutoCAD:
- Se un layer è off o congelato nello spazio modello del disegno della vista, sarà congelato nelle viste foglio sincronizzate.
- L'output di stampa o di pubblicazione includerà le viste foglio sincronizzate salvo nel caso in cui si stia eseguendo la stampa in primo piano del foglio attivo. In tal caso, verranno utilizzate le impostazioni di visualizzazione correnti della vista foglio. In tutti gli altri casi, l'output può visualizzare le impostazioni layer aggiornate e sincronizzate anche se la vista del foglio aperta rimane non sincronizzata.
- La sincronizzazione delle impostazioni layer non viene mai eseguita durante la trasmissione elettronica di un foglio.
Se si copia o taglia e incolla una vista foglio, le nuove copie non saranno collegate alla vista originale. Per creare più viste foglio di una vista dello spazio modello, posizionare di nuovo quest'ultima sul foglio. In questo modo si crea una nuova vista foglio con lo stesso contenuto della vista dello spazio modello.
Quando si trascina un disegno della vista con più viste dello spazio modello su un foglio, i layer delle viste foglio verranno sincronizzati con il disegno della vista dopo la creazione di tutte le viste foglio.
Quando il progetto è impostato per la sincronizzazione dei layer del disegno della vista con i layer delle viste foglio, tutte le istantanee layer di AutoCAD associate alle viste dello spazio modello verranno ignorate. Se il progetto non è impostato per la suddetta sincronizzazione, le impostazioni delle istantanee layer verranno mantenute. I layer creati dopo la generazione dell'istantanea layer di AutoCAD verranno tuttavia congelati nella vista foglio indipendentemente che siano congelati o scongelati nel disegno della vista. Il nuovo layer verrà inoltre elencato come layer non riconciliato in Gestione layer.
Configurazioni di visualizzazione nelle viste foglio
Se il progetto è impostato per la sincronizzazione dei layer del disegno della vista con i layer delle viste foglio, la configurazione di visualizzazione del disegno della vista non verrà aggiornata nella vista foglio in caso di modifiche. La configurazione di visualizzazione utilizzata inizialmente nella vista foglio sarà la stessa che era attiva quando il riferimento alla vista dello spazio modello o al disegno della vista è stato utilizzato per la prima volta nel disegno a più fogli, a meno che la configurazione non sia stata modificata nella vista foglio. Per aggiornare la configurazione di visualizzazione del disegno della vista in una vista foglio, utilizzare uno dei seguenti metodi:
- Modificare la vista foglio direttamente facendo doppio clic sulla stessa e modificando la configurazione di visualizzazione nella vista foglio.
- Creare un nuovo disegno a più fogli e fare riferimento al disegno della vista con la configurazione di visualizzazione desiderata.
Sostituzioni layer di finestra nelle viste foglio
Le viste foglio create in AutoCAD Architecture consentono l'uso di sostituzioni layer nelle finestre spazio carta. Se il progetto è stato impostato per la suddetta sincronizzazione, le eventuali sostituzioni specifiche delle finestre nella vista foglio vengono sovrascritte quando gli xrif del disegno della vista vengono ricaricati nella vista foglio. In caso contrario, il comportamento delle sostituzioni specifiche della vista foglio sarà analogo a quello delle normali sostituzioni layer di finestra. In tal caso, le modifiche ai layer dipendenti da xrif nella vista verranno contrassegnate come sostituzioni di finestra nel foglio.
