È possibile generare un modulo PLC dinamicamente, inserire un'unità PLC completa o inserire punti di I/O PLC come simboli singoli.
Generazione di moduli PLC
In AutoCAD Electrical, è possibile generare un numero qualunque di moduli I/O PLC differenti su richiesta e in vari stili grafici. In AutoCAD Electrical viene generato il modulo di I/O PLC selezionato mediante una tecnica di generazione parametrica basata sulle informazioni del database PLC (ACE_PLC.MDB).
Il database PLC contiene la sequenza di impilamento e i valori di testo da annotare su ciascun simbolo nella pila. Mentre AutoCAD Electrical crea il modulo, legge la spaziatura rung del diagramma Ladder sottostante ed inserisce i punti di I/O e i morsetti per adattarli alla spaziatura rung. Durante il processo di inserimento, è possibile aggiungere la spaziatura o dividere il modulo in più parti.

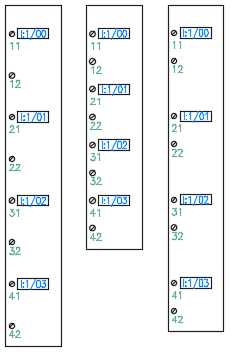

Di seguito viene riportato lo stesso modulo inserito con una spaziatura rung diversa e la spaziatura aggiunta durante l'inserimento.
Il database PLC contiene la sequenza di impilamento e i valori di testo da annotare su ciascun simbolo nella pila. Mentre AutoCAD Electrical crea il modulo, legge la spaziatura rung del diagramma Ladder sottostante ed espande la pila o la comprime per adattarla alla spaziatura rung. Durante la procedura di inserimento, è possibile spezzare il modulo e ricominciare in una posizione diversa.
Quando si seleziona un modulo PLC da inserire, il programma utilizza le informazioni del database PLC per eseguire quanto segue:
- Selezionare i simboli appropriati da utilizzare
- Impilarli nell'ordine definito
- Disegnare un rettangolo intorno
- Crearlo come blocco singolo
- Annotare gli attributi
Il processo parametrico utilizza una serie ridotta di simboli di libreria per generare la sequenza di impilamento. I nomi dei file PLC parametrici iniziano con i caratteri "HP" (rung di diagramma Ladder orizzontali) o "VP" (rung di diagramma Ladder verticali). Questi sono seguiti da una cifra corrispondente ad un numero di stile di I/O PLC. In AutoCAD Electrical sono disponibili cinque stili PLC predefiniti, numerati da 1 a 5.

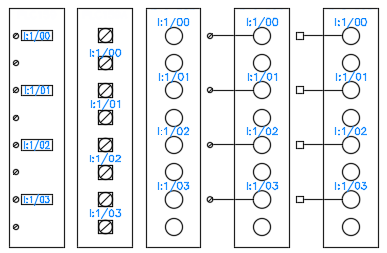

Di seguito è riportato lo stesso modulo generato utilizzando i cinque stili predefiniti.
È possibile creare uno stile personale se i propri requisiti specifici non vengono soddisfatti da uno degli stili di default. Il programma supporta fino a nove stili.
Unità complete
È possibile che alcune unità PLC non si prestino molto alla generazione parametrica. Un modulo PLC può essere inserito come unità completa predefinita se utilizza gli attributi appropriati e se il nome del blocco inizia con "PLCIO". L'unità si inserisce nel diagramma Ladder, interrompe i fili, quindi li ricollega. Alcuni esempi di moduli PLC a unità completa vengono forniti con il programma.
Simboli PLC singoli e indipendenti
I punti I/O PLC possono essere inseriti come simboli indipendenti sparsi nel set di disegno. AutoCAD Electrical fornisce un piccolo set di simboli di libreria di punti I/O che può essere espanso e modificato secondo le esigenze dell'utente.
I simboli non seguono la normale convenzione di denominazione di AutoCAD Electrical. I nomi dei file devono iniziare con "PLCIO", in modo che AutoCAD Electrical sia in grado di individuarli ed elaborarli nei vari rapporti PLC. I caratteri restanti non seguono alcuna convenzione di denominazione.
Di seguito sono elencati i nomi file dei simboli di default:
|
PLCIOI1T.dwg |
Primo input, filo singolo a sinistra |
|
PLCIOI1.dwg |
2+ input, filo singolo a sinistra |
|
PLCIOI2T.dwg |
Primo input, filo a sinistra e destra |
|
PLCIOI2.dwg |
2+ input, filo a sinistra e destra |
|
PLCIOO1T.dwg |
Primo output, filo a destra |
|
PLCIOO1.dwg |
2+ output, filo a destra |
|
PLCIOO2T.dwg |
Primo output, filo a sinistra e destra |
|
PLCIOO2.dwg |
2+ output, filo a sinistra e destra |
