Finestra di dialogo Contrassegno fili

Inserisce i numeri dei fili in base a quanto specificato nelle proprietà del disegno.

Trova

 Voce di comando:  AEWIRENO

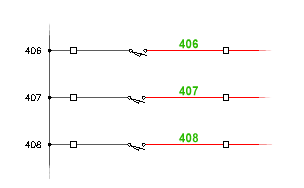

I numeri dei fili sono blocchi con attributi inseriti su un'entità filo linea. Sono disponibili quattro tipi di numeri dei fili: normale, fisso, aggiuntivo e segnale. AutoCAD Electrical assegna ciascun tipo di numero di filo al relativo layer. È possibile assegnare diversi colori a tali layer.

AutoCAD Electrical elabora le entità linea del filo in reti di fili e inserisce o aggiorna i numeri dei fili ad esse associate.

Da fare	Specifica di elaborare tutti i fili o solo quelli senza contrassegno (nuovi).
Modalità contrassegno filo	Consente di specificare se per questo disegno si desidera utilizzare l'impostazione sequenziale o quella basata sui riferimenti di linea.
Sostituzione formato	Consente di specificare il formato di contrassegno del filo da utilizzare in sostituzione del formato impostato nella finestra di dialogo Proprietà disegno.
Usa sostituzioni formato layer fili	Consente di ignorare il formato di default per i numeri dei fili (impostato nella sezione Layer della finestra di dialogo Proprietà disegno Formato disegno) e utilizzare invece i formati definiti a livello di layer.
Inserisci come fisso	Consente di impostare tutti i numeri dei fili come fissi. In tal modo non verranno aggiornati se i numeri dei fili vengono ricontrassegnati in un momento successivo.
Segnali con riferimento incrociato	Consente di aggiornare il testo dei riferimenti incrociati sui simboli di origine e destinazione dei segnali dei fili.
Aggiorna database (per segnali)	Consente di aggiornare il database in base ai simboli di origine e destinazione dei segnali dei fili.
A livello di progetto	Contrassegna o ricontrassegna i fili per tutto il progetto.
Seleziona singoli fili	Consente di contrassegnare o ricontrassegnare solo i fili selezionati del disegno corrente.
A livello di disegno	Contrassegna o ricontrassegna i fili sul disegno corrente.
