Informazioni sulla geometria

Un modello viene realizzato in varie fasi, costruendo forme da aggiungere ed eliminando con appositi strumenti le porzioni non necessarie delle forme. Nel Generatore di contenuti queste forme sono caratteristiche della parte che si crea. Le caratteristiche di geometria sono i blocchi di costruzione di base per la definizione della dimensione e della forma del modello.

La geometria definita è bidimensionale e deve essere associata ad un piano di lavoro. È possibile passare da un piano di lavoro all'altro per definire geometrie differenti. Quando si aggiunge geometria ad un piano di lavoro, le caratteristiche geometriche vengono visualizzate nella cartella Geometria del piano di lavoro associato.

Pericolo: Evitare di utilizzare i comandi di geometria AutoCAD® di base. La geometria AutoCAD non è valida per i piani di lavoro e non è possibile utilizzarla per creare caratteristiche per modelli di parti parametriche.

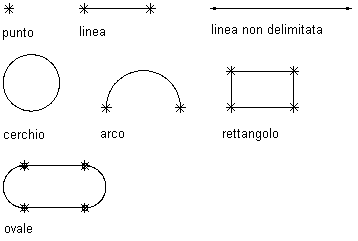

Visualizzazione di tipi di geometria

Nel Generatore di contenuti sono disponibili nove tipi di geometria utilizzabili per la creazione del modello.

Punto

Definito in base a coordinate X e Y.

Linea

Definita in base ad una posizione e una direzione; vincolata ad un punto iniziale e un punto finale.

Linea non delimitata

Definita in base ad una posizione e una direzione; di lunghezza infinita perché priva di vincoli di punto iniziale o finale.

Cerchio

Definito in base ad un punto centrale e un raggio.

Arco

Definito in base ad un punto centrale e un raggio; vincolato ad un punto iniziale e un punto finale.

Rettangolo

Definito in base a linee e punti che vengono vincolati per mantenere invariati i punti iniziali o finali per ciascun lato e angolo perpendicolare.

Ovale

Definito in base a linee, archi e punti che vengono vincolati in modo da creare due archi tangenti a due linee, con punti iniziali e finali definiti.

Riferimento punto

Definito in base ad un punto nel piano di lavoro basato su un punto originale selezionato da un altro piano di lavoro. I riferimenti punto vengono spostati o eliminati con i punti di origine.

Geometria di progetto

Definito in base alla proiezione di un modificatore su un piano di lavoro specificato. La geometria di progetto è fissa e non può essere spostata nel piano di lavoro. È collegata al modificatore e viene regolata in base alle variazioni del modificatore.
