Come aggiungere manualmente un raccordo del tubo

Quando si disegna un tratto di tubo in AutoCAD MEP vengono aggiunti raccordi in base ai raccordi di default specificati nelle preferenze di percorso per il tubo. È tuttavia possibile aggiungere manualmente un raccordo del tubo ad un segmento o ad un tratto già esistenti.

Le preferenze di percorso definiscono i raccordi comuni utilizzati per la maggior parte dei layout del tubo. Tuttavia, il catalogo delle parti di tubo di default comprende molti altri raccordi che è possibile utilizzare.

Per aggiungere manualmente un raccordo del tubo

  1. Per selezionare un raccordo, nell'area di lavoro Tubature fare clic su scheda Inizio gruppo Genera menu a discesa Raccordo tubo Raccordo tubo .
    Suggerimento: È inoltre possibile: Utilizzare la tavolozza degli strumenti Raccordi.
  2. Nel riquadro proprietà, in Generale, fare clic sull'immagine accanto a Parte.
  3. Nella finestra di dialogo Seleziona parte, scegliere una parte dal catalogo.

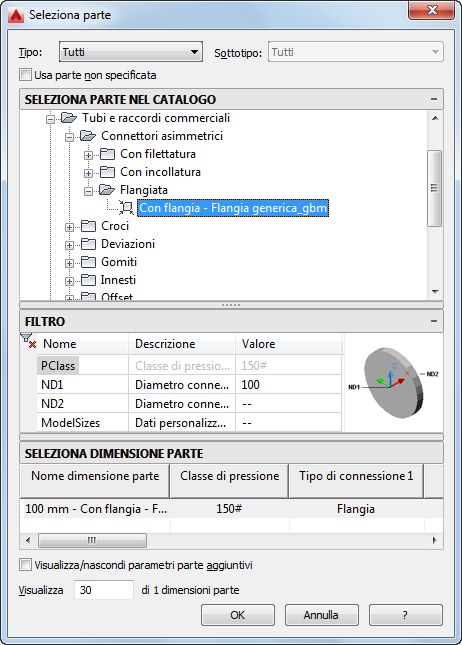

    Finestra di dialogo Seleziona parte

    In Seleziona parte nel catalogo, i raccordi del tubo sono organizzati in base al tipo di materiale nel profilo con unità di misura inglesi e metriche. Per ulteriori informazioni, vedere Catalogo delle parti tubo.

  4. (Facoltativo) Selezionare Visualizza/nascondi parametri parte aggiuntivi per espandere il contenuto della tabella dei parametri.
  5. In filtra per quota, filtrare l'elenco delle parti.
    Nota: In base ai cataloghi parti e alla posizione del contenuto vengono determinate le parti che è possibile selezionare.
  6. Selezionare una dimensione parte.
  7. Nel riquadro proprietà, area Posizionamento, specificare una quota altimetrica.
    Nota: Se si inserisce un raccordo in un tratto di tubo esistente, non occorre specificare la quota altimetrica. Il raccordo eredita la quota altimetrica e le impostazioni di sistema dal tratto di tubo.
  8. Specificare un punto di inserimento nel disegno e utilizzare il compasso per specificare un angolo di rotazione.

    È possibile utilizzare i connettori curva e i connettori terminale tubo per inserire il raccordo su un oggetto tubo esistente.
