Per comprendere il tipo di interazione delle singole dimensioni parte con i file di definizione di una parte, è fondamentale conoscere la modalità di definizione dei dati parte nel file XML. I dati parte memorizzati nel file di definizione XML è costituito da due tipi di proprietà: parametri comuni e parametri di dimensione.
I parametri comuni restano costanti per tutte le dimensioni parte; vengono definiti una volta in una famiglia di parti e condivisi da tutte le dimensioni parte. Se si modifica un parametro comune, questo viene aggiornato per tutte le dimensioni parte. Domini, tipi e sottotipi fanno parte dei parametri comuni. Di seguito sono illustrati esempi di parametri comuni per dimensioni parte meccaniche, elettriche e idrauliche.
- Impianti meccanici: i parametri comuni per le dimensioni parte Serranda di regolazione rettangolare da pavimento 6 x 4 pollici sono i seguenti:
componente canale aria terminale di aerazione serranda di regolazione pavimento rettangolare
- Impianti elettrici: i parametri comuni per le dimensioni parte Scatola di connessione grande a 13 fori - tubo protettivo da 1 pollice sono i seguenti:
componente tubo protettivo scatola di derivazione scatola di connessione quadrata
- Impianti idraulici: i parametri comuni per le dimensioni parte Piletta di scarico rettangolare 5 x 5 pollici sono i seguenti:
componente tubo impianto idraulico di scarico piletta di scarico rettangolare
I parametri di dimensione includono attributi parametro quali nome, descrizione e unità, oltre a valori parametro quali le dimensioni quota e il tipo di materiale. I parametri dimensione possono definire una o più dimensioni parte a seconda del tipo di archiviazione del parametro dimensione nella famiglia di parti. I diversi metodi di archiviazione consentono di definire più dimensioni parte in base a varie combinazioni di parametri di dimensione.

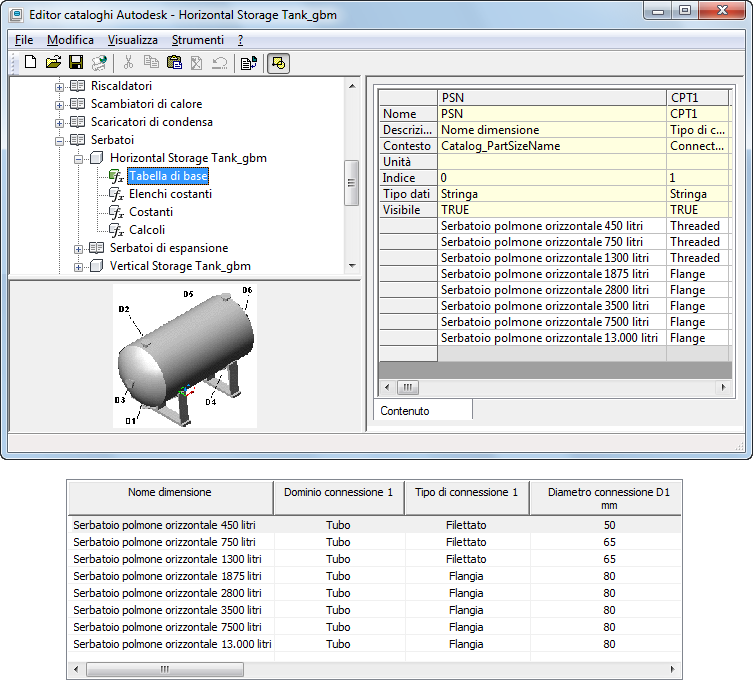

Visualizzazione delle dimensioni parte nell'Editor cataloghi e nella tabella dimensioni parte nella finestra di dialogo di aggiunta
Attributi dei parametri di dimensione
Gli attributi parametro vengono definiti in base agli elenchi fissi ed estensibili di valori. I valori degli attributi sono specificati da AutoCAD MEP e non sono modificabili; per i parametri dei dati personalizzati che vengono aggiunti è tuttavia necessario specificare i valori degli attributi. I valori dei dati fissi non sono modificabili. I valori dei dati estensibili possono essere modificati in base ad un elenco di valori predefiniti o estesi in modo da includere i valori definiti dall'utente. Nella tabella seguente sono riportati gli attributi parametro utilizzati per definire i parametri di dimensione.
| Attributo | Tipo di dati | Esempi |
|---|---|---|
| Nome | Estensibile | D1, A2, definito dall'utente |
| Descrizione | Estensibile | Diametro D1, angolo A2, definito dall'utente |
| Contesto | Fisso | Diametro porta di connessione, angolo percorso |
| Indice | Fisso | 0, 1, 2, 3 |
| Tipo dati | Fisso | Doppio, intero, booleano, stringa |
| Visibile | Fisso | True, False |
| Unità | Estensibile | Pollici, piedi, mm, m, gradi |
Tipi di archiviazione dei parametri di dimensione
I parametri di dimensione sono suddivisi in quattro tipi di dati noti come tipi di archiviazione. Ogni tipo di archiviazione dispone di caratteristiche univoche, che determinano la modalità di utilizzo dei parametri dimensione per la definizione della parte.
- Tabelle di base. Ciascun parametro viene archiviato in una colonna distinta. I parametri correlati di una dimensione parte specifica sono definiti da un'intera riga su più colonne. Tutte le colonne dei parametri devono avere lo stesso numero di valori.
- Elenchi costanti. Ciascun parametro viene archiviato in un elenco distinto e può essere utilizzato in combinazione con altri elenchi di valori per la definizione di più dimensioni parte. Ciascun elenco del parametro è indipendente e può includere un numero infinito di valori.
- Costanti. Ciascun parametro viene archiviato come valore distinto, che resta invariato per tutte le dimensioni parte.
- Calcoli. Ciascun parametro parte viene archiviato come formula. I valori vengono calcolati per i singoli parametri sulla base di altri valori specificati per la dimensione parte.
