Le primitive sono versioni limitate di modelli parte concepiti per l'uso reiterato nella creazione delle parti. Rappresentano forme di base, ad esempio parallelepipedi o tori, e connessioni di utilizzo frequente sulle parti, ad esempio connettori per tubi o connettori canale aria flangiati.

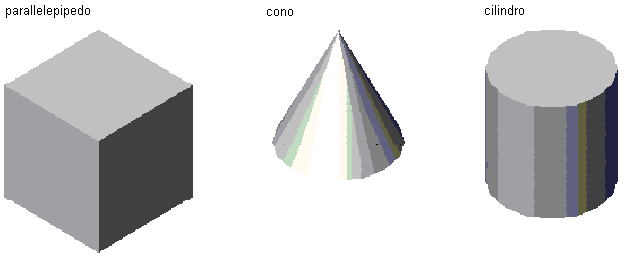

Primitive che rappresentano forme di base

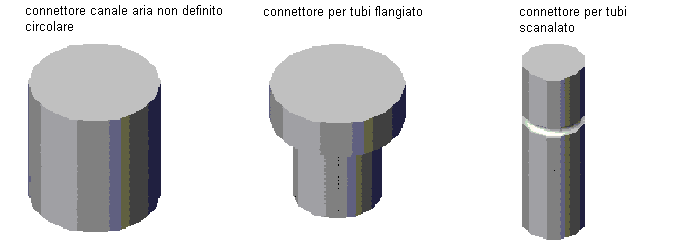

Primitive che rappresentano connessioni parte
Le primitive includono le seguenti caratteristiche di modellazione:
- Piani di lavoro
- Geometria, vincoli, quote e parametri di modello
- Profili, ossia contorni bidimensionali di forme geometriche
- Modificatori, ossia operazioni che creano caratteristiche tridimensionali dai profili
Le primitive che rappresentano connessioni sulle parti includono inoltre connessioni definite.
Poiché le primitive non costituiscono parti complete, non presentano un tipo di parte, parametri di dimensione o dati di layout automatico definiti. Le primitive vengono definite in base ad un file DWG che ne specifica la configurazione limitata e un'immagine di anteprima (file BMP) che ne facilita la selezione quando gli utenti aggiungono primitive alle parti. Le primitive non sono parti, pertanto non è possibile aggiungerle ai cataloghi ma vengono archiviate in cartelle di contenuto.
In AutoCAD MEP sono disponibili primitive per molte delle forme generalmente presenti nelle parti e per le connessioni normalmente necessarie. Poiché le primitive includono molte delle caratteristiche di modellazione necessarie per creare una parte parametrica personalizzata, è possibile utilizzarle per costruire rapidamente un modello parte e aggiungere connessioni.
