Come ritagliare Xrif

Dopo aver associato o sovrapposto un Xrif, è possibile definire un contorno di ritaglio per visualizzare solo una parte del riferimento esterno.

Il ritaglio di un riferimento esterno può essere utile per:

• Lavorare su un'area specifica di una pianta del piano architettonica di grandi dimensioni
• Ampliare una parte specifica di un disegno di sistemi dell'edificio, ad esempio per mostrare un layout dettagliato in una stanza di impianti elettrici o meccanici
• Creare documenti di progetto
• Migliorare le prestazioni di disegno poiché si carica solo una parte del disegno di riferimento esterno

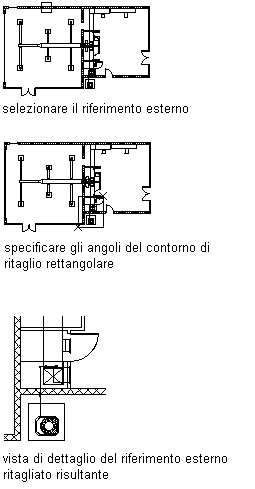

Per ritagliare un Xrif

1. Fare clic su scheda Inserisci gruppo Riferimento Ritaglia. .
2. Selezionare un riferimento.
3. Quando viene richiesto, premere INVIO per selezionare Nuovo contorno.
4. Selezionare un contorno di ritaglio rettangolare o poligonale, quindi specificare gli angoli o i vertici del contorno.

   L'immagine viene ritagliata in base all'area specificata e viene nascosta la parte di Xrif esterna al contorno di ritaglio.

Ritaglio di un riferimento esterno

Ritaglio di un riferimento esterno
