Uno script di conversione dispositivo in un file CCF include le seguenti informazioni:
- Valori per le impostazioni dello stile di dispositivo
- Riferimenti ai disegni che contengono blocchi AutoCAD®
Per creare gli stili di dispositivo e le relative viste associate, vengono utilizzati sia lo script sia i blocchi.
Se si sta creando un set di stili di dispositivo tramite i blocchi disponibili nelle librerie di blocchi esistenti, è necessario creare uno script di conversione. Se si sta personalizzando un set di stili di dispositivo esistenti, si dispone già di uno script come risultato della conversione degli stili esistenti nei singoli componenti, pertanto è possibile modificare tale script.
Per creare uno script di conversione dispositivo
- Fare clic su
.
- Nella finestra di dialogo Conversione batch dispositivi, in File script di conversione, fare clic su Crea.
- Nella finestra di dialogo Script di conversione dispositivo, in Converti specificare il file o i file contenenti i blocchi da convertire in stili di dispositivo:
Per... Procedere nel modo seguente... Convertire i blocchi in un solo disegno Fare clic su Disegno, fare clic su Sfoglia, selezionare il disegno, quindi fare clic su Apri. Convertire i blocchi in tutti i disegni di una cartella Fare clic su Cartella, fare clic su Sfoglia, selezionare la cartella, quindi fare clic su OK. - In Modello di conversione, per Percorso specificare il modello di conversione (modello di contenuto personalizzato o file CCT) da utilizzare per creare lo script di conversione: Nota: Questo modello di conversione rappresenta il meccanismo tramite cui vengono specificati i valori di default per le impostazioni dello script di conversione creato. Dopo aver creato lo script, è possibile personalizzare le impostazioni in base alle esigenze.

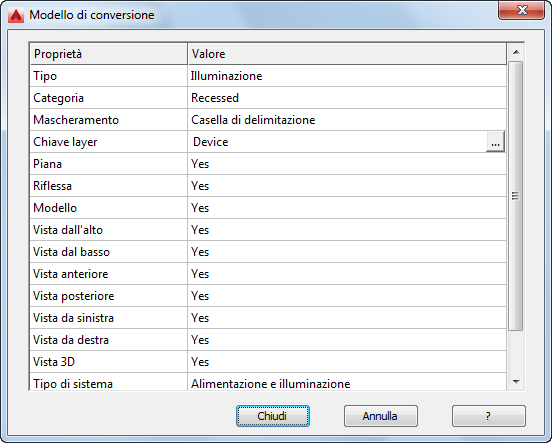

Per... Procedere nel modo seguente... Creare un modello Fare clic su Crea. Nella finestra Apri file specificare il percorso del nuovo modello, quindi in Nome file immettere un nome per tale modello. Fare clic su Salva. Nella finestra di dialogo Modello di conversione specificare i valori delle impostazioni del modello. Fare clic su Chiudi per tornare alla finestra di dialogo Script di conversione dispositivo. Utilizzare un modello esistente Fare clic su Sfoglia. Nella finestra Apri file selezionare il modello esistente, quindi fare clic su Apri. Nota: Per apportare modifiche al modello prima di utilizzarlo, fare clic su Modifica. Nella finestra di dialogo Modello di conversione modificare i valori delle impostazioni del modello. Fare clic su Chiudi per tornare alla finestra di dialogo Script di conversione dispositivo.
- Nella finestra di dialogo Script di conversione dispositivo, in Script di conversione fare clic su Sfoglia, quindi specificare la posizione del file CCF da creare per lo script di conversione:
Per... Procedere nel modo seguente... Creare un nuovo script di conversione Nella finestra di dialogo Seleziona file, specificare il percorso del nuovo script, immettere un nome, quindi fare clic su Salva. Sovrascrivere il contenuto di uno script esistente Nella finestra Seleziona File selezionare lo script esistente, quindi fare clic su Sì per confermare che si desidera sovrascrivere il contenuto dello script. - Fare clic su Genera.
- Dopo aver creato lo script, fare clic su Chiudi per tornare alla finestra di dialogo Conversione batch dispositivi in cui creare gli stili di dispositivo.
