È possibile utilizzare il comando Mostra dispositivi in circuito per evidenziare tutti i dispositivi che appartengono allo stesso circuito. Questa funzione consente di individuare nel disegno corrente tutti i dispositivi connessi allo stesso circuito.
Nota: È inoltre possibile controllare la connettività di un tratto o di un oggetto singolo. Per ulteriori informazioni, vedere Controllo dei disegni.
Per visualizzare i dispositivi in circuito
- Nell'area di lavoro Impianti elettrici, visualizzare i dispositivi in circuito procedendo in uno dei modi seguenti:
- Selezionare un filo o un dispositivo e fare clic su scheda Filo o
.
- Selezionare un dispositivo, fare clic con il pulsante destro del mouse, quindi fare clic su Mostra oggetti connessiMostra oggetti in circuito.
Vengono evidenziati i dispositivi connessi nel circuito.
- Selezionare un filo o un dispositivo e fare clic su scheda Filo o
- Premere INVIO per terminare il comando e rimuovere l'evidenziazione.

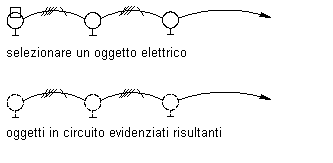

Esempio di evidenziazione di dispositivi in circuito
Nota: È inoltre possibile accedere al comando Mostra dispositivi in circuito da Gestione circuiti. In Gestione circuiti selezionare un circuito a cui siano connessi uno o più dispositivi, quindi nella barra degli strumenti fare clic su
(Mostra dispositivi in circuito).
