- Aggiungere un tubo, come descritto in Creazione di un sistema di tubature.
- Iniziare il layout del tratto di tubo.
- Nel layout, specificare il punto in cui si desidera creare il segmento verticale.
La quota altimetrica di questo punto sarà il punto iniziale del segmento verticale. È possibile specificare i valori della quota altimetrica iniziale e finale durante la modifica del tratto di tubo.
- Nel riquadro proprietà, area Posizionamento, specificare la quota altimetrica del punto finale del segmento verticale.

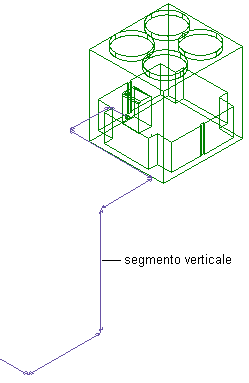

Segmento di tubo verticale aggiunto
- Continuare a specificare i punti per la geometria del tratto di tubo.
Suggerimento: Quando si disegnano sistemi di tubi è possibile controllare la connettività tra componenti, nonché impostare e visualizzare la direzione del flusso. Mantenendo la connettività in un sistema, si garantisce che tutte le modifiche vengano applicate alle parti appropriate.
