È possibile disegnare un diagramma schematico in modalità ortogonale (piano). La modalità ortogonale consente di disegnare il diagramma in una vista piana 2D.

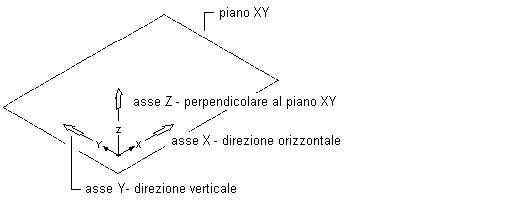

Quando si disegna in modalità ortogonale, si inseriscono le linee e i simboli schematici nel Sistema di Coordinate Globali (WCS, World Coordinate System). Nel sistema WCS gli assi X e Y rappresentano rispettivamente gli assi orizzontale e verticale. L'asse Z è perpendicolare al piano XY.
Parametri del disegno ortogonale
Durante l'aggiunta o lo spostamento di linee o simboli, è possibile utilizzare vari strumenti per limitare gli spostamenti del cursore:
- Il Compasso consente di controllare il posizionamento di linee o simboli.
- La modalità orto di AutoCAD® consente di limitare il cursore all'asse orizzontale o verticale. L'allineamento ortogonale viene creato in base all'angolo di snap corrente o alle impostazioni di griglia e snap.
- La griglia consente di allineare i simboli e visualizzare le distanze che intercorrono tra essi.
- Gli snap consentono di specificare punti precisi per il posizionamento di simboli o linee.
È possibile attivare o disattivare tali strumenti in qualsiasi fase di disegno o di modifica.
